Резисторы ПЭВР – постоянные проволочные (П) эмалированные (Э) влагостойкие (В) регулируемые (Р) трубчатые резисторы, номинальное сопротивление от 1 Ом до 100 кОм, рассеиваемая мощность в зависимости от номинала – от 3Вт до 160Вт.
- Эксплуатируются в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения.
- Надежность монтажа резисторов ПЭВР обеспечивается креплениями. Конструкция резисторов ПЭВР представляет собой трубчатое керамическое основание (высокопрочный ультрафарфор или огнеупорная талько-шамотная керамика).
- В качестве обмотки для низкоомных резисторов используется константановая проволока, для высокоомных резисторов – нихромовая проволока.
- Покрыты резисторы ПЭВР стекловидной теплостойкой эмалью зеленого цвета.
- Регулировка сопротивления резисторов ПЭВР осуществляется изменением положения подвижного зажимного хомутика вдоль корпуса. Контакт хомутика с витками резистора обеспечивается очищенной от стеклоэмали боковой частью корпуса.
- Выводы резисторов – жесткие, ленточного типа с отверстиями под винт или для подпайки внешних проводников, латунные.
- Вид монтажа – навесной.
- Допустимое отклонение сопротивления резисторов ПЭВР составляет ±5%, ±10%.
- Ряд промежуточных значений номинальных сопротивлений – Е24 .
- Взаимозаменяемыми аналогами предоставленных резисторов являются постоянные проволочные резисторы С5-36В.
- При переменном токе предельное рабочее напряжение составляет 1000В, при постоянном токе – 1400В.
- Рабочая повышенная температура среды не превышает +155°С, пониженная – до -60°С.
- Сопротивление изоляции проволочных резисторов ПЭВР составляет не менее 1000 МОм.
- Наработка – не менее 10 000 ч.
- Расчет резистора, проводимый при подборе необходимого номинала, рекомендуется проводить, используя гибкий калькулятор резисторов, с помощью которого можно определить общее параллельное или последовательное сопротивление резисторов, а также сопротивление резисторов в цепи

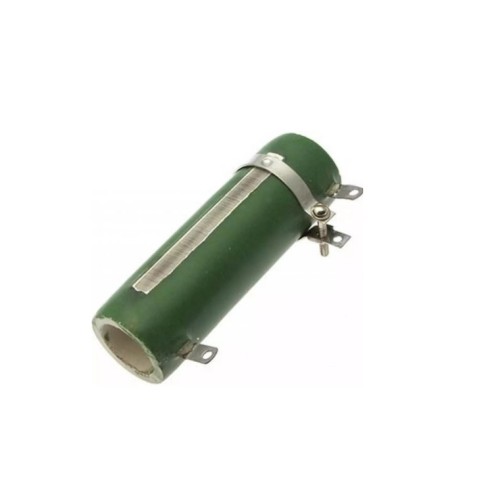

- Резистор ПЭВР-50 68Ом, Resistor PEVR-50 68 Om, Resistor PEVR-50 68Om
