Эта модель представляет собой простой контроллер напряжения, который действует только как переключатель и не может изменять напряжение для зарядки аккумулятора, поэтому вы должны указать, какое зарядное устройство должно быть подготовлено для какой зарядки аккумулятора! Необходимый для используемого типа аккумуляторов!

30A модуль управления зарядкой аккумулятора, полное отключение питания постоянного тока, защита от пониженного напряжения и защиты от потери мощности
XY-CD63L

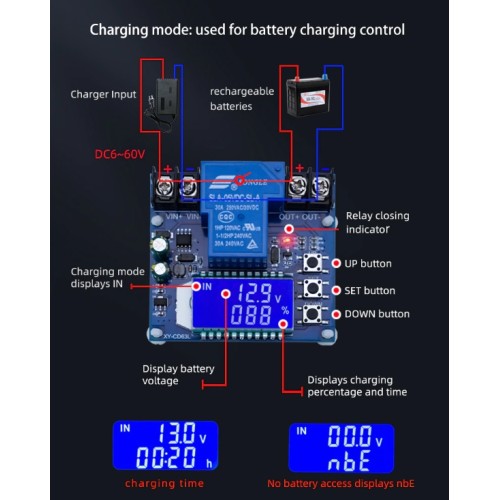

, режим зарядки IN
путем установки верхнего предельного напряжения UP и нижнего предельного напряжения dn; когда напряжение батареи ? нижнего предельного напряжения dn,
реле включается, зарядное устройство начинает заряжать батарею; когда напряжение батареи ? верхнего предельного напряжения UP,
реле отключается для завершения автоматической зарядки; реле включено, и IN мигает, указывая на положительный
заряд.


Режим разряда OUT
Путем установки верхнего предельного напряжения UP и нижнего предельного напряжения dn; когда напряжение батареи ? верхнего предельного напряжения UP,
реле включается и начинает разряжаться; когда напряжение батареи меньше или равно нижнему предельному напряжению dn, реле отключается,
завершается функция автоматического разряда; реле включено, и OUT мигает, указывая на то, что он разряжается.
Примечание. Этот продукт представляет собой простой контроллер напряжения, который включается и выключается через реле
. Когда выход отключен, он действует только как переключатель и не может быть преобразован.



Описание функции: 1. Расчет процента напряжения: напряжение батареи / (верхнее предельное напряжение - нижнее предельное напряжение) 2. Функция кнопки: кнопка ВВЕРХ: короткое нажатие для переключения дисплея % и времени, длительное нажатие в течение 5 секунд для переключения режима, режима зарядки :




IN, режим разрядки: кнопка OUT
SET: короткое нажатие для просмотра текущих установленных параметров; нажмите и удерживайте кнопку SET, чтобы войти в
интерфейс настройки параметров, установите UP: верхний предел напряжения, dn: нижний предел напряжения, OP: время проводимости, dOP:
время задержки включения (0-999 секунд), с FOP в режиме разряда: принудительное время включения (0-10 секунд
)
Кнопка ВНИЗ: короткое нажатие для выключения/включения включения реле (функция аварийной остановки)
Кристаллический дисплей выключен, и реле отключено
Длительное нажатие кнопки ВНИЗ для установки состояния подсветки ЖК-дисплея LP: OFF подсветка всегда включена, ON:
подсветка автоматически выключится через 5-10 минут; любая клавиша проснется после выключения.




3. Настройка параметров
а. Нажмите и удерживайте кнопку SET, чтобы войти в интерфейс настройки параметров;
б. После входа в интерфейс настройки параметров коротко нажмите кнопку SET, чтобы переключить заданные параметры;
в. После выбора параметра вы можете установить его с помощью клавиши ВВЕРХ/ВНИЗ, поддержите короткое нажатие,
нажмите;
д. Для установки других параметров повторите шаги b) и c);
е. После того, как все настройки параметров завершены, нажмите и удерживайте кнопку SET, чтобы выйти и сохранить;



3.1 Функция контроля времени заряда/разряда
Когда параметр времени OP установлен ненулевым, запускается контроль времени заряда/разряда; когда реле проводит
При включении первого заряда/разряда начинается отсчет времени; когда время завершено, реле автоматически отключается для завершения
второго процесса зарядки/разрядки; если время завершено, в режиме заряда напряжение обнаружения < нижнего предельного напряжения dn или
в режиме разряда напряжение обнаружения > верхнего предельного напряжения UP, функция контроля времени зарядки автоматически отключается и мигает
Мигающий дисплей H:ER напоминает пользователю, что установка параметра времени необоснованна; нажмите любую клавишу, чтобы остановить мигание;
Когда контроль времени зарядки/разрядки не включен, продукт будет записывать полное время, когда
войдите в интерфейс отображения времени, время зарядки дисплея мигает; затем выйдите из интерфейса отображения времени или в следующий раз
Очистите, когда зарядка включена (реле включено);



3.2 Автоматическое определение параметров:
после установки параметров и выхода, если нижний предел напряжения dn ? верхний предел напряжения вверх,
система будет мигать «ERR» в качестве напоминания;



3.3 Функция задержки включения dOP (0~999 секунд):
интервал времени между завершением зарядки/разрядки и повторным включением;



3.4 Время принудительного пуска проводимости разряда FOP (0 ~ 10 с):
после того, как условия проводимости реле выполнены, реле принудительно включается (0 ~ 10 с), и
определяется напряжение батареи; эта функция в основном предназначена для функции разряда, и некоторые тестовые нагрузки
в момент проводимости будут мгновенно снижены до нижнего предельного напряжения, и реле будет отключено из-за ложного срабатывания.
способ осуществления нормального процесса разрядки;




Общий анализ неисправностей



В: Какой уровень V подходит для использования? Для какого напряжения подходит этот продукт? Ответ: Данная модель подходит для использования в диапазоне напряжений минимум 6В и максимум 60В, а максимальный расходный уровень 48В, т.к. 48В Аккумулятор полностью заряжается примерно при 60В, а если выше, то сгорит. Если ваш аккумулятор выше 48 В, выберите другую модель.





В: После включения питания реле захлопывается! Ответ: Это связано с тем, что у вас слишком большой ток зарядки или емкость аккумулятора слишком мала, а верхний предел напряжения достигается сразу после включения питания. Электрический прибор отключен. После отключения напряжение быстро падает до нижнего предела напряжения, и снова начинается зарядка, и цикл повторяется. В это время вам необходимо уменьшить зарядный ток, обычно зарядный ток составляет от 1/10 до 1,5 емкости аккумулятора, например, аккумулятор 20 Ач. Ток заряда аккумулятора обычно составляет около 2-3 А! Обратите внимание, что зарядка большим током приведет к нагреву батареи, ускорению ее старения и даже вздутию. К взрыву!








В: какой метод управления? Может ли он заряжаться автоматически? Можно ли заряжать одновременно? Можно ли ограничить ток? Ответ: Это контроль напряжения. Например, установите нижний предел напряжения на 12,0 В, верхний предел напряжения на 14,5 В и зарядите напряжение до 14,5 В. Питание отключается, когда напряжение снижается до 12,0 В, и реле снова замыкается, чтобы начать зарядку; его можно заряжать во время использования, и напряжение контролируется . Этот метод можно использовать только для выключения и включения, и он не может ограничивать ток. Зарядный ток полностью зависит от вашего зарядного устройства!






В: Может ли вход 12 В заряжать аккумулятор 24 В или вход 48 В заряжать аккумулятор 12 В? Ответ: Эта модель представляет собой простой контроллер напряжения, который действует только как переключатель и не может изменять напряжение для зарядки аккумулятора, поэтому вы должны указать, какое зарядное устройство должно быть подготовлено для какой зарядки аккумулятора! необходимый! Тип корпуса: CD63L 30А
