Это простой регулятор напряжения. Он играет только переключающую роль. Он
не может изменить напряжение для зарядки аккумулятора. И так, какое зарядное устройство следует подготовить для зарядки аккумулятора? Необходимый для данного типа аккумулятора!

XH-CD60L Контроллер зарядного устройства для солнечной батареи 12 В 24 В 48 В Модуль управления зарядкой и разрядкой Под напряжением Плата защиты тока

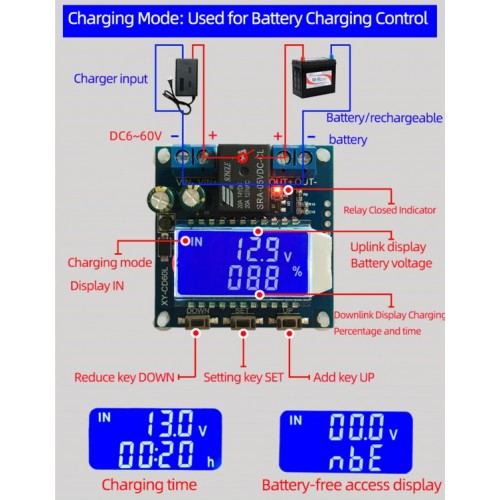

Режим зарядки IN
Путем установки верхнего предельного напряжения UP и нижнего предельного напряжения dn; при
напряжении аккумулятора меньше или равно нижнему предельному напряжению
dн включается реле и зарядное устройство начинает заряжать аккумулятор; когда
напряжение батареи больше или равно верхнему предельному напряжению
UP, реле отключается для завершения автоматической зарядки; при включении
реле мигает IN, указывая на то, что идет зарядка.
Режим разряда OUT
Путем установки верхнего предельного напряжения UP и нижнего предельного напряжения dn; когда
напряжение батареи больше или равно верхнему предельному напряжению
UP, реле включается и начинает разряжаться; когда напряжение батареи
меньше или равно нижнему предельному напряжению dn, реле
выключается и выполняет функцию автоматического разряда; когда реле
включается, OUT мигает, показывая, что он разряжается.
Примечание.
Этот продукт представляет собой простой регулятор напряжения. Он может включать и выключать
выход с помощью реле. Он играет только роль переключения и не может
изменить напряжение.
Функциональное описание: 1. Расчет напряжения в процентах: напряжение батареи/(верхнее напряжение-нижнее напряжение) 2. Функция клавиш: короткое нажатие кнопки ВВЕРХ, переключение дисплея в % и времени, длительное нажатие в течение 5 секунд переключает режим, режим зарядки: IN, режим разрядки : Кнопка OUT SET: короткое нажатие для просмотра текущих установленных параметров; Длинная






нажмите кнопку SET, чтобы войти в интерфейс настройки параметров, установите UP:
верхний предел напряжения, dn: нижний предел напряжения, OP: время включения, dOP: время
задержки включения (0-999 секунд), FOP: принудительное включение время (0-10
секунд) в режиме разряда.
Короткое нажатие кнопки ВНИЗ, выключение/включение включения реле (функция аварийной остановки) выключение, ЖК-дисплей ВЫКЛ., реле отключение
Длительное
нажатие кнопки ВНИЗ для установки состояния подсветки ЖК-дисплея LP: ВЫКЛ.
, постоянная яркость подсветки, ВКЛ.: подсветка автоматически гаснет через
5-10 минут; после гашения просыпается любая клавиша.

ТРИ. Настройки параметров.
) Войдите в интерфейс настройки параметров, нажав кнопку SET в течение длительного времени;
B) После входа в интерфейс настройки параметров переключите параметры настройки, нажав кнопку SET.
C) После выбора параметров его можно установить с помощью клавиши ВВЕРХ/ВНИЗ для поддержки короткого нажатия и длительного нажатия.
D) Чтобы установить другие параметры, повторите шаги B и c;
E) После того, как все параметры установлены, нажмите и удерживайте кнопку SET, выйдите и сохраните;

3.1 Функция контроля
времени зарядки/разрядки Когда параметр времени OP не равен нулю, начинается контроль времени зарядки/разрядки.
Когда
реле включает заряд/разряд, начинается обратный отсчет; по истечении
времени реле автоматически отключается для завершения
процесса зарядки/разрядки; если время завершено, в зарядке
В режиме напряжение обнаружения меньше нижнего предельного напряжения dn или
в режиме разряда напряжение обнаружения больше верхнего
предельного напряжения UP, а функция контроля времени зарядки
автоматически отключается и мигает. Укажите H: ER напоминает пользователям, что
установка параметра времени нецелесообразна; нажмите любую клавишу, чтобы остановить
мерцание;
Когда
контроль времени зарядки/разрядки не включен, продукт
будет записывать полное время. При входе в интерфейс отображения времени
мигание показывает время зарядки, затем выход из
интерфейса отображения времени или очистка при следующем включении зарядки (реле
включено).

3.2 Автоматическое определение параметров:
когда
параметры установлены и выход, если нижний предел напряжения DN
больше, чем верхний предел напряжения, система будет мерцать, чтобы отобразить
«ERR» в качестве напоминания.

3.3 Функция отложенного включения (0-999 секунд): завершение заряда/разряда, интервал между повторным открытием;

3.4
Время принудительного запуска проводимости разряда (0-10 с): после выполнения
условия проводимости реле реле принудительно включается (0-10 с), чтобы
снова определить напряжение батареи. Эта функция в основном направлена на
функцию разрядки. Некоторые испытательные нагрузки будут мгновенно снижать нижнее предельное
напряжение в момент проводимости, что приведет к
отключению реле и нарушению нормального
процесса разрядки.

Анализ общих неисправностей
В: Сколько уровней V подходят для использования? Сколько V напряжения соответствует этому модулю?
Ответ:
Эта модель подходит для использования в диапазоне минимального напряжения 6В, максимального
напряжения 60В и максимального уровня расхода 48В, потому что батарея 48В наполняется
электричеством примерно при 60В, а затем сгорает на более высоком уровне. Если ваш
аккумулятор выше 48 В, выберите другой.
Вопрос: Реле щелкает после включения! Свет мерцает?
Ответ:
Это связано с тем, что ваш зарядный ток слишком велик или
емкость аккумулятора слишком мала. Как только батарея включена, она сразу же
достигает верхнего предела напряжения. Реле отключено. После
отключения, напряжение быстро падает до нижнего предела напряжения и
снова начинается зарядка. В это время нужно уменьшить зарядный
ток. Обычно зарядный ток составляет 10% от емкости аккумулятора.
От 1 до 1,5 зарядный ток аккумуляторов 20Ач обычно около
2-3А. Обратите внимание, что зарядка большим током может привести к нагреву батареи,
ускоренному старению, вздутию и даже взрыву!
Вопрос: Какой метод управления? Может ли он заряжаться автоматически? Можете ли вы заполнить его во время использования? Можем ли мы ограничить ток?
Ответ:
это контроль напряжения, например, установка нижнего предела напряжения
12,0 В, верхнего предела напряжения 14,5 В, когда напряжение заряжается до
14,5 В, питание отключается, напряжение снижается до 12,0 В и
замыкается реле для начала зарядки; во время зарядки режим контроля напряжения
может только включаться и выключаться, а не ограничивать ток, зарядный
ток полностью зависит от вашего зарядного устройства!
Вопрос: Могу ли я заряжать аккумулятор 24 В с входом 12 В или аккумулятор 12 В с входом 48 В?
Ответ:
Это простой регулятор напряжения. Он играет только переключающую роль. Он
не может изменить напряжение для зарядки аккумулятора. Итак, какое зарядное устройство
следует подготовить для зарядки аккумулятора? Необходимый! Тип корпуса: CD60L 10А
