Описание:

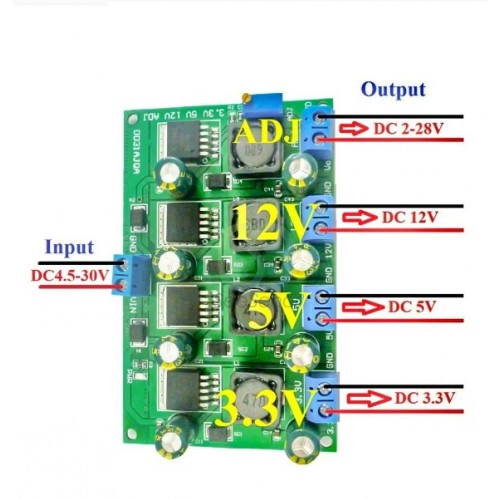

Модуль питания 4-канального понижающего понижающего преобразователя постоянного тока X-HX0056A.
Выход 3,3 В: вход 4,5–30 В, выход 3,3 В (±3%)
Выход 5 В: вход 6,5–30 В, выход 5 В (±3%)
Выход 12 В: вход 13,5-30 В, выход 12 В (±3%)
Выход AJD: вход 4,5-30 В, регулируемый выход 2-28 В
Максимальный выходной ток на канал: 3А;
Общая максимальная мощность нагрузки: 50 Вт
Главный чип: XL2596 (совместимый LM2596)
Рабочая частота 150КГц.
Защита от обратного подключения входа
Встроенная функция отключения при перегреве, Встроенная функция ограничения тока, Встроенная функция второго ограничения тока
Рабочая температура: от –40°C до +85°C
Температура хранения: от –65°C до +150°C
Размер: 88 х 55 х 15 мм
Вес: 57 г
Внимание:
Это модуль преобразователя напряжения постоянного тока, который необходимо учитывать при использовании:
1 Входное напряжение не может превышать максимальный входной диапазон
2 Выходная мощность не может быть больше максимальной нагрузки в течение длительного времени
3 Входная мощность должна быть больше, чем выходная мощность, потому что потребляемая мощность самого модуля
Применение:
MCU ARM STM32 CPU FPGA/CPLD UNO MEGA3560
Поворотная IP-камера видеонаблюдения
Умный дом / домашняя автоматизация
WIFI Router Switch Сетевое оборудование
Светодиодный двигатель
Оборудование на батарейках
Беспроводной модуль: Nrf24l01 CC1101 CC2500 CC2530 Zigbee Тип корпуса: DD31AJQA
