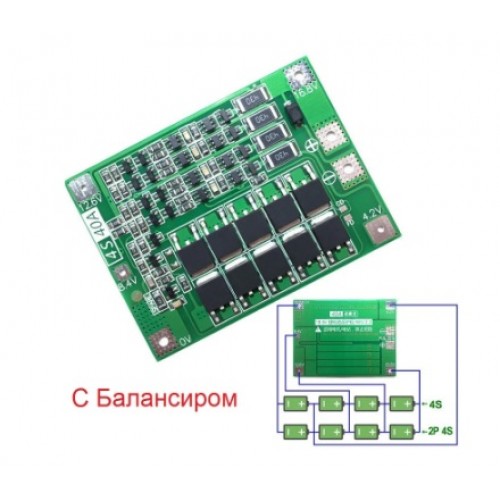

BMS контроллер 4S 40А состоит из восьми контроллеров/балансиров заряда/разряда BB3A L613 и десяти MOSFET транзисторов K3919. BMS контроллер 4S используется для защиты от перегрузки, короткого замыкания и контроля заряда/разряда Li-ion/Li-Po типоразмера 18650 (других аналогичных по напряжению) аккумуляторов на 3,7 – 4,2 В.
Практическое применение: перевод 16,8-вольтового шуруповерта на Li-ion аккумуляторы. Но, при таком использовании пуск шуруповерта должен быть плавным, потому что будет срабатывать защита платы. BMS контроллер 4S 40А имеет контакты для подключения аккумуляторов и зарядки/нагрузки: Клеммы, обозначенные 0V, 4.2V, 8.4V, 12.6V, 16.8V, используются для подключения аккумуляторов; Клеммы, обозначенные «+» и «–», используются для подключения нагрузки.
Характеристики:
- поддерживаемый тип аккумуляторов: 4s (4штуки)18650;
- максимальное напряжение при зарядке: 4.095 - 4.195 В ±0.05 В
- перегрузка напряжения: 4,28 ± 0,05 В
- минимальное напряжение при разрядке: 2.5 В
- балансировка аккумуляторов: есть ток балансировки: 100мА
- диапазон напряжений на выходе: 10-16.8 В
- мгновенная перегрузка: до 40А
- рабочая температура: от -40 до +50 ?С
- размеры модуля: 46мм х 60мм х 3мм Тип корпуса: 4S40AA
