Описание
Плата защиты литиевой батареи использует высокоинтегрированный Интеллектуальный интегрированный чип платы защиты литиевой батареи, производительность лучше, чем Защитная плата, состоящая из дискретных чипов.
Может завершить 3/4/5 строчную полимерную литиевую батарею, тройную литиевую батарею, фосфат лития железа, оксид лития и кобальта, защиту от заряда и разряда батареи оксида лития марганца, перегрузку по току, короткое замыкание, защита от перегрева и функция выравнивания.
Он использует трубку MOS со сверхнизким внутренним сопротивлением 4 миллиом, которая имеет низкое внутреннее сопротивление и высокую эффективность. Подходит для аккумуляторных батарей в различных областях, таких как инверторы, двигатели постоянного тока, электроинструменты и уличные фонари на солнечных батареях. Он распространен для одного и того же рта и имеет сильную применимость. Плата защиты имеет радиатор и линию питания.
Примечания: выберите соответствующую плату защиты в соответствии с фактическим типом батареи и последовательным подключением. Защитная плата с разным серийным номером не может использоваться универсально. Плата защиты может переключать серийный номер аккумулятора с помощью перемычки.
Примечания:
1. Перед установкой платы защиты батарея должна быть хорошо согласована, а старые и новые батареи нельзя смешивать.

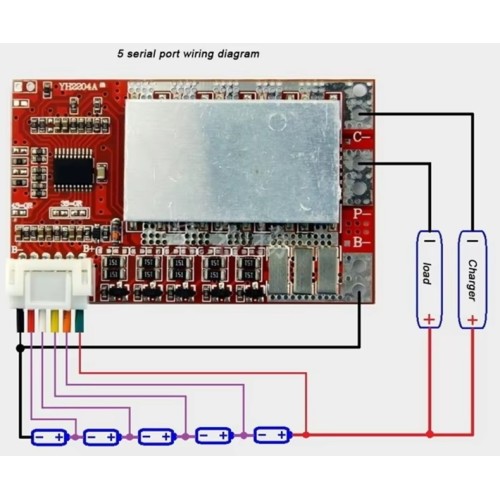

2. Удалите кабель перед подключением и подключите все провода, а затем убедитесь, что проводка правильная, прежде чем подключать кабель. При подключении схема подключения управления постепенно подключается от отрицательного полюса аккумулятора. Для толстой линии выберите подходящий квадратный провод в соответствии с фактическим значением тока нагрузки.
3. Если рабочий ток слишком велик, добавьте олово в луженую часть передней и задней части защитной платы или утолщите медный провод, чтобы увеличить перегрузку по току печатной платы. В противном случае медная оболочка на печатной плате будет приведена к току из-за чрезмерного тока. Кожи или сожжены.
4. Нужна функция защиты от температуры, вам нужно добавить 10K NTC resard будет приведен к току из-за чрезмерного тока. Кожи или сожжены.
4. Нужна функция температурной защиты, вам нужно добавить резистор NTC 10K (см. Описание). Заводская установка по умолчанию не имеет резистора температурной защиты.
5. Эта плата защиты имеет дополнительную задержку защиты от перегрузки по току. Если мгновенный пусковой ток нагрузки очень велик и приводит к неправильной защите, вы можете выбрать задержку вторичной защиты от перегрузки по току, чтобы уменьшить возникновение ложной защиты. Тип корпуса: 5S50A21
