Модуль MINI PowerBANK представляет собой повышающий преобразователь напряжения постоянного тока. На базе данного модуля можно собрать портативный PowerBANK со светодиодной индикацией. Также модуль можно использовать в качестве обычного зарядного устройства для литиево-ионных аккумуляторов.
Микросхема SM5401

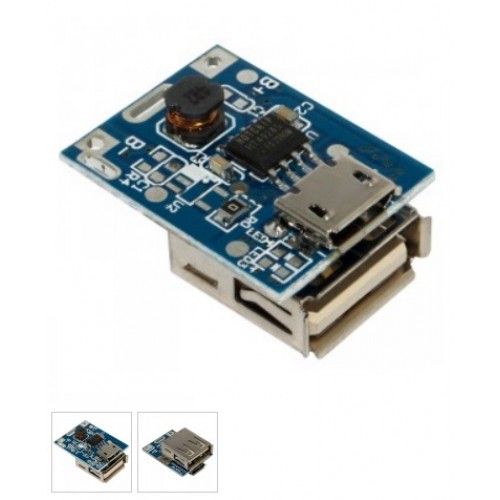

На плате модуля расположены MicroUSB и USB разъемы. Входное напряжение подаётся на MicroUSB разъем. Соответственно выходное напряжение подаётся на разъема USB. Значение выходного напряжения составляет 5 В. Ток заряда составляет 1 А. КПД (коэффициент полезного действия) модуля составляет до 85%. Особенностью MINI PowerBANK является наличие защиты от КЗ (короткого замыкания), которая срабатывает при силе тока 1,5 А.

На плате модуля расположен LED индикатор, который сигнализирует о состоянии заряда (при зарядке индикатор светится красным цветом).

Аккумуляторы подключаются с помощью 2 выводов. Назначения выводов модуля:

В+: напряжение питания аккумуляторов
Б-: общий провод аккумуляторов
USB: выходное напряжение 5 В (1 А)
МикроUSB: входное напряжение 5 В (1 А)
Питается модуль от ноутбука, ПК или внешнего источника питания напряжением 5 В.

Технические характеристики модуля:

Входное напряжение, В 4.5...5.5
Выходное напряжение, В 5.1 (4.95...5.25)
Зарядный ток, А 0.8
Выходной ток, А 0.8
Отсечка разряда, В 2,9
Ток покоя, мкА 13
Ток включения, мА 60
КПД, % 85
Габаритные размеры, мм 22 х 17 х 12
Масса, г 3 Тип корпуса: MINI Power BANK
