Понижающий преобразователь XL4015-E1 предназначен для регулирования выходного напряжения постоянного тока. Модуль можно применять в приборах, которые требуют уровень напряжения ниже питающей сети (зарядка литиевых аккумуляторов, питание высоковольтных светодиодов и т.д.). Данным модуль является улучшенным аналогом модуля LM2596S.

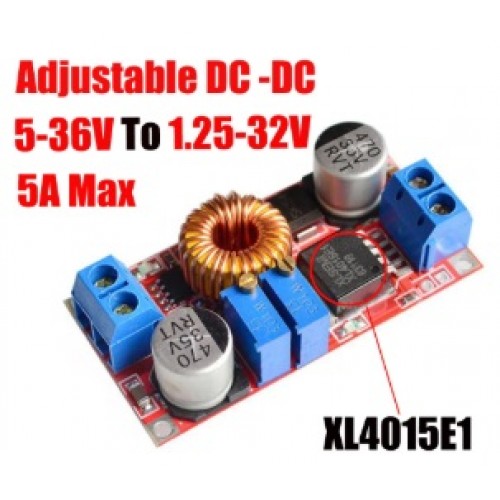

Плата модуля спроектирована на базе микросхемы XL4015. Микросхема XL4015 имеет 5 выводов и выполнена в корпусе «TO263-5L». Схема регулируемого токоограничения и компаратора, которая отвечает за индикацию окончания заряда, спроектированы на основе операционного усилителя LM358. В сравнении с его аналогом данный модуль обладает 2 подстроечными резисторами сопротивлением 10 кОм. С помощью одного потенциометра можно регулировать выходное напряжение, соответственно другой переменный резистор служит для регулирования силы тока.

При наличии нагрузки, у которой сила тока выше 4 А необходимо установить радиатор. Устанавливается радиатор на корпус микросхемы или плату преобразователя, но при установке необходимо соблюдать изоляцию токопроводящих частей от теплоотвода. Микросхема модуля имеет защиту от КЗ (короткого замыкания) и перегрева (срабатывает при температуре выше 125 °C). Также модуль обладает ограничением по току (срабатывает при 8 А).

На плате модуля имеется 4 вывода:

IN+: входное напряжение питания 8 - 36 В
IN-: «земля»
OUT+: выходное напряжение питания 1,25 - 32 В
OUT-: «земля»

Также на плате имеется 2 светодиода:

Красный индикатор: показывает работу в режиме ограничения тока
Синий индикатор: сигнализирует об заряде аккумулятора

Подается питание от нерегулируемого внешнего источника питания. Диапазон входного напряжения питания модуля составляет от 8 до 36 В, а выходного напряжения от 1,25 до 32 В.

Технические характеристики модуля:


Микросхема XL4015
Входное напряжение, В 8 ... 36
Диапазон регулирования выходного напряжения, В 1,25 ... 32
Максимальный ток нагрузки, А 5
Частота переключения, КГц 180
Пульсация выходного напряжения, мВ 50
КПД, % 95
Рабочая температура, °C -40 ... 85
Размеры модуля, мм 43 х 21 х 14
- Входное напряжение: DC 8 -32 V
- Выходное напряжение: DC 1,25 -32 V
- Выходной ток: регулируемый максимальный 5А
- Эффективность преобразования: 95% (самый высокий)
- Частота переключения: 180 кГц
- Выходная пульсация: 50мв (макс.)
- Регулирование нагрузки: ± 0.5%
- Регулирование напряжения: ± 2.5%
- Размер: 5,2x2,65x1,4 см (Д x Ш x В)

ВНИМАНИЕ ! Если при работе модуль более 65 градусов, пожалуйста добавьте вентилятор для охлаждения или увеличьте радиатор. Тип корпуса: INR13
