Отличительные особенности.

7 диапазонов измерения постоянного напряжения.

4 диапазона измерения переменного напряжения.

Удобная двухцветная шкала

Утопленные, безопасные измерительные клеммы.

Зеркальная шкала для уменьшения ошибки считывания показаний.

Карманный размер и лёгкий вес.



Техническая спецификация

Чувствительность: 2000Ом/В при измерении постоянного и переменного напряжения

Постоянное напряжение: 0-10/50/250/1000В

Переменное напряжение: 0-10/50/250/1000В

Постоянный ток: 0-0.5/50/500мА

Сопротивление: х10/х100/1кОм

dB: -20~22dB

Эксплуатация



Измерение напряжения.

1. Установите переключатель для выбора нужного предела измерения и типа (постоянное DCV или переменное ACV напряжение).

2. Подсоедините щупы параллельно источнику измерений, соблюдая полярность при измерении постоянного напряжения. При этом к гнезду «+» должен подаваться положительный потенциал, а к гнезду «-» отрицательный потенциал.

3. Прочитайте показания прибора по шкале V, mA.

Примечания:

1. Будьте осторожны во время измерений.

2. При несоблюдении полярности при измерении постоянного напряжения стрелка прибора отклонится в противоположную сторону. Если измеряемое напряжение превысит установленный диапазон на приборе, стрелка прибора уйдёт за максимальное значение на шкале – «зашкалит». В этих случаях необходимо быстро отключить прибор от схемы во избежание повреждения схемы прибора или стрелки.

3. Правильно выбирайте диапазон и тип измерений. Ошибка в выборе может привести к порче прибора.

Измерение dB.

1. Установите переключатель для выбора нужного предела измерения и типа (ACV).

2. Подсоедините щупы параллельно источнику измерений.

3. Прочитайте показания прибора по шкале dB. При этом если предел измерения переменного напряжения установлен не 10В, то к полученному значению необходимо прибавить значение, указанное в таблице на шкале прибора соответственно выбранному диапазону измерения.

Примечания:

1. Будьте осторожны во время измерений.

2. При несоблюдении полярности при измерении постоянного напряжения стрелка прибора отклонится в противоположную сторону. Если измеряемое напряжение превысит установленный диапазон на приборе, стрелка прибора уйдёт за максимальное значение на шкале – «зашкалит». В этих случаях необходимо быстро отключить прибор от схемы во избежание повреждения схемы прибора или стрелки.

3. Правильно выбирайте диапазон и тип измерений. Ошибка в выборе может привести к порче прибора.



Измерение постоянного тока.

Установите переключатель для выбора нужного предела измерения и типа (DC mA).

Подсоедините щупы последовательно источнику измерений, соблюдая полярность. При этом к гнезду «+» должен подаваться положительный потенциал, а к гнезду «-» отрицательный потенциал.

Прочитайте показания прибора по шкале V, mA.

Примечания:

1. Будьте осторожны во время измерений.

2. При несоблюдении полярности при измерении постоянного напряжения стрелка прибора отклонится в противоположную сторону. Если измеряемое напряжение превысит установленный диапазон на приборе, стрелка прибора уйдёт за максимальное значение на шкале – «зашкалит». В этих случаях необходимо быстро отключить прибор от схемы во избежание повреждения схемы прибора или стрелки.

3. Правильно выбирайте диапазон и тип измерений. Ошибка в выборе может привести к порче прибора.



Измерение сопротивления.



1. Установите переключатель для выбора нужного предела измерения и типа (ОНМ).

2. Подсоедините щупы параллельно к измеряемой схеме.

3. Прочитайте показания прибора по шкале ?.

Примечания:

1. Перед измерением сопротивления необходимо установить 0 сопротивления. Для этого с помощью регулятора на боковой стенке прибора при замкнутых щупах добить совпадения стрелки с показанием 0 по шкале измерения сопротивления. Если установить 0 не удаётся, батарею прибора необходимо заменить.

2. Во время проверки сопротивления в цепи, убедитесь в том, что проверяемая цепь не находится под напряжением и все конденсаторы полностью разряжены.

3. Будьте осторожны во время измерений.

4. При несоблюдении полярности при измерении постоянного напряжения стрелка прибора отклонится в противоположную сторону. Если измеряемое напряжение превысит установленный диапазон на приборе, стрелка прибора уйдёт за максимальное значение на шкале – «зашкалит». В этих случаях необходимо быстро отключить прибор от схемы во избежание повреждения схемы прибора или стрелки.

5. Правильно выбирайте диапазон и тип измерений. Ошибка в выборе может привести к порче прибора.



Замена элемента питания.

Элемент питания в приборе используется только при измерении сопротивления. Если при установке нуля сопротивления с помощью регулятора не удаётся установить стрелку прибора на 0 по шкале измерения сопротивления, то батарею необходимо заменить.

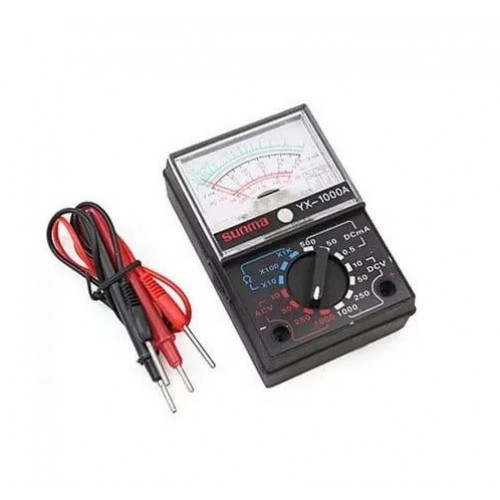

Выкрутите болт из задней панели, аккуратно откройте заднюю панель, замените элемент питания на новый такого же типа. Подсоедините назад крышку и закрутите болт. Тип корпуса: YX-1000A
