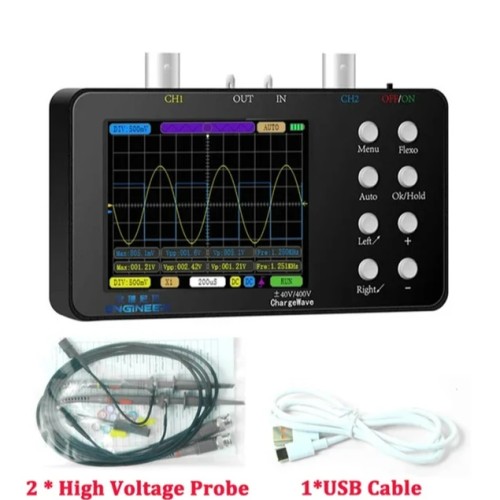

Портативный цифровой осциллограф ENGINEER SCO-2 10M: миниатюрный помощник для точных задач
Осциллограф ENGINEER SCO 2 10M — это ультракомпактное решение для инженеров, студентов и любителей, которым нужен мобильный инструмент для анализа электрических сигналов. С габаритами смартфона (120?66 мм) и весом менее 500 г он легко помещается в карман, но при этом предлагает функциональность полноценного двухканального прибора. Устройство идеально подходит для работы в мастерских, полевых условиях или учебных классах, где важны простота и скорость измерений.

Ключевые особенности
Двухканальная архитектура позволяет одновременно отслеживать два сигнала, сравнивая их форму, амплитуду или фазу. Это критично, например, при диагностике взаимосвязи входных и выходных параметров в усилителях или блоках питания. Полоса пропускания 10 МГц на каждый канал охватывает большинство низкочастотных приложений: от аудиотехники (20 Гц – 20 кГц) до импульсных систем с частотой до 1–2 МГц.

Частота дискретизации 50 МВыб/с обеспечивает детализацию сигналов, таких как:

ШИМ-управление двигателями.
Помехи в цепях питания.
Колебания датчиков температуры/давления.
Встроенный аккумулятор 2500 мА·ч обеспечивает до 6 часов автономной работы, а зарядка через USB Type-C позволяет использовать power bank или автомобильное зарядное устройство.

Технические преимущества
Высоковольтные измерения — с делителем x10 устройство выдерживает до ±400 В, что подходит для проверки сетевых адаптеров или автомобильных систем.
Режимы триггера (авто, нормальный, однократный) — точный захват даже непериодических событий, например, коротких замыканий.
3,2-дюймовый экран с разрешением 320?240 — четкое отображение графиков и параметров в условиях слабого освещения.
Глубина памяти 20 Кб фиксирует кратковременные аномалии, такие как скачки напряжения или сбои в цифровых линиях. Например, при анализе работы реле можно зафиксировать момент переключения контактов с точностью до микросекунд.

Практическое применение
Образовательные проекты — изучение основ электроники: демонстрация формы синусоиды, меандра, треугольного сигнала.
Авторемонт — диагностика датчиков (кислородных, ABS), проверка напряжения генератора или стартера.
DIY-электроника — отладка самодельных схем на базе микроконтроллеров, тестирование датчиков Arduino.
Бытовой ремонт — поиск неисправностей в блоках питания ПК, зарядных устройствах, аудиосистемах.
Пример: при настройке светодиодной RGB-ленты осциллограф поможет проверить ШИМ-сигналы управления яркостью каждого канала, убедившись в отсутствии искажений.

Уникальные возможности
Портативность — устройство легче большинства смартфонов, но заменяет громоздкие лабораторные приборы.
Безопасность — защита от перегрузок и изоляция входов для работы с высоким напряжением.
Комплектация — включает высоковольтный щуп и «крокодилы», что экономит время на поиск аксессуаров.
Режим измерения тока (до 6 А) позволяет контролировать потребление энергии устройствами. Например, при тестировании аккумуляторного инструмента можно отследить разряд батареи под нагрузкой.

Почему выбирают SCO 2 10M?
Простота — интуитивный интерфейс без сложных меню, управление одной рукой.
Универсальность — подходит для образования, ремонта, хобби-проектов.
Доступность — оптимальное соотношение цены и функционала для новичков.
Для полевых инженеров прибор станет незаменимым: его можно подключить к ноутбуку через USB для сохранения данных, а компактный чехол защитит от пыли и влаги.

Итог

Осциллограф ENGINEER SCO 2 10M — это базовый, но эффективный инструмент, который сочетает портативность с достаточной точностью для повседневных задач. Его двухканальная архитектура и полоса 10 МГц делают его идеальным выбором для тех, кто ищет компактное решение без компромиссов в ключевых функциях.

Параметры осциллографа:

- Количество каналов: 2
- Полоса пропускания: 10 МГц (на канал)
- Максимальная частота дискретизации : 50 МВыб/с
- Глубина записи: 20 Кб
- Входной импеданс: 1 МОм
- Диапазон напряжения: x1: ± 40 В
x10: ± 400 В
- Диапазон тока: 0 - 6 А
- точность - 2 мА
- Режим триггера автоматический / нормальный / одиночный
- Тип триггера подъем / спад

Общие характеристики
- Дисплей 3,2-дюймовый дисплей, 320 x 240
- Время автономной работы ~ 4,5 - 6 ч
- Питание аккумулятор, 5 В, 2500 мАч интерфейс питания - USB Type-C
- Габариты изделия 120 х 66 х 18,5 мм
- Габариты упаковки 240 х 170 х 50 мм
- Вес брутто 487 г Тип корпуса: SCO 2
