Индикатор напряжения. Указатель напряжения.
Кабель-тестер.
Универсальный пробник электрика Контакт-53ЭМ.
Указатель обеспечивает визуальную и звуковую индикацию во всех режимах работы.
Длина изолированного провода между измерительными щупами ? 1 м.
Общие сведения об изделии:

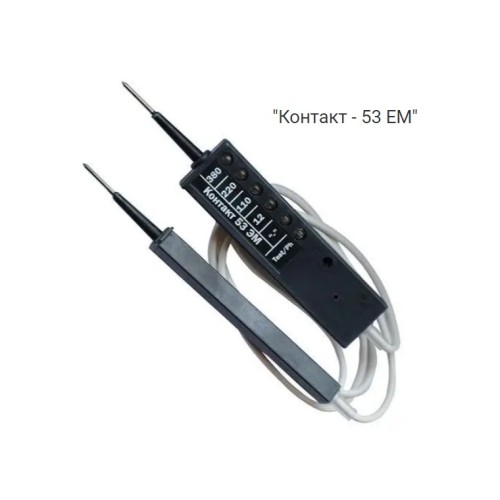

Наименование изделия ? указатель напряжения «Контакт-53ЭМ».
Указатель является переносным электронным прибором индивидуального пользования.

Прибор обеспечивает:
-контроль наличия напряжения постоянного и переменного тока;
-приближенное определение величины контролируемого напряжения;
-проверку целостности («прозвонку») электрических цепей, полупроводниковых приборов (диоды, тиристоры), обмоток электродвигателей, реле, пускателей, трансформаторов, контакторов, проверка исправности диодов, тиристоров, транзисторов и т.п.
-определение фазного провода (электрода) в цепях переменного тока.
-определение полярности постоянного тока;
Указатель обеспечивает визуальную и звуковую индикацию во всех режимах работы.

Комплектность:
В комплект поставки входят:
1.Указатель напряжения «Контакт-53ЭМ» ? 1шт.
2.Паспорт с техническим описанием и инструкцией по эксплуатации ? 1 шт.

Гарантии изготовителя:
Изготовитель гарантирует соответствие указателей требованиям ТУ при соблюдении потребителем условий эксплуатации, транспортировки и хранения, установленных в ТУ.

Технические характеристики:

Диапазон контролируемого напряжения переменного тока частотой 40-60 Гц: 12 ? 380 В.
Диапазон контролируемого напряжения постоянного тока: 12 ? 380 В.
Время зарядки от сети 220 В, сек. не более ? 30.
Время сохранения работоспособности указателя в режимах «прозвонка» и «определение фазы» после полной зарядки ч. не менее ? 24.
Максимальное сопротивление внешней цепи при котором обеспечивается «прозвонка» кОм не менее ? 500.
Время непрерывной индикации в режиме «прозвонка» мин. не менее ? 5.
Электрическая прочность изоляции корпуса, В ? 1000.
Одноминутное испытательное напряжение на щупах при проверке работоспособности указателя, В ? 600.
Значение тока, протекающего через указатель при напряжении 380 В.+20%, мА не более ? 10.
Минимальное переменное напряжение работы звукового сигнала, В не более ? 12.
Длина изолированного провода между измерительными щупами ? 1 м.
ВНИМАНИЕ! Производитель может изменять комплектацию, характеристики и внешний вид товара без предварительного уведомления.
Конструкция:
Указатель выполнен в виде двух щупов: основного и вспомогательного. Щупы соединены между собой изолированным проводом. На основном щупе расположены 6 индикаторных элементов (светодиодов) красного цвета свечения и штыревой электрод "Рh". Три светодиода обозначены цифрами 12, 110, 220, 380 V служат для индикации переменного и постоянного напряжения. Род тока определяется при помощи светодиода обозначенного знаком «-».
Светодиод " Теst/Рh" служит для индикации режимов «прозвонка цепи» и «определение фазы».

Указания по эксплуатации:
Эксплуатация указателей должна осуществляться в соответствии с требованиями изложенными в «Правилах технической эксплуатации электроустановок потребителей» и «Правилах техники безопасности по эксплуатации электроустановок потребителей» применительно к указателям напряжения до 500 В. «ПТБ при эксплуатации электроустановок», «Правилах применения испытаний средств защиты используемых в электроустановках».
Климатические условия эксплуатации указателя «У» категории 2 по ГОСТ 15130 и ГОСТ 15543.
Определение состояния контролируемой цепи осуществляется при первом же кратковременном прикосновении электродами щупов к токоведущим частям электроустановки по комбинации светящихся индикаторных элементов.
Примечание:
При работе с постоянным напряжением основной щуп должен быть соединен с «+» источника. Если он подключен к «-» источника горят светодиоды Теst/Рh и «-», необходимо поменять щупы местами.
Для работы указателя в режимах «Прозвонка цепей» и «Определение фазы» его необходимо предварительно зарядить от источника переменного или постоянного тока напряжением не менее 220 В (в последнем случае основной щуп должен быть соединен с «+» источника.
Готовность указателя к работе в режиме «прозвонка» проверяется путем кратковременного замыкания электродов щупов после зарядки указателя. При этом должен зажечься светодиод Теst/Рh.
Для проверки готовности указателя к работе в режиме «определение фазы» необходимо после зарядки указателя прикоснуться пальцем к штыревому электроду «Рh», а другой рукой к металлическому электроду основного щупа. При этом должен зажечься светодиод Теst/Рh.
При определении фазы в цепях переменного тока вспомогательным щупом прикасаются к контролируемой токоведущей части и пальцем дотрагиваются до штыревого электрода «Рh». Свечение светодиода Теst/Рh свидетельствует о наличии фазы. Тип корпуса: Контакт-53ЭM
