Плата управления должна использоваться для питания от 9 до 12 В переменного тока, а не постоянного тока !!!!

Модуль управления точечной сваркой разработан для самодельных или простых аккумуляторных сварщиков. Он в основном используется для сварки никелированных листов одной батареи или группы батарей, таких как никелирование литиевых батарей 18650, стальные листы толщиной 0,15 и 0,2 мм, трансформатор мощностью более 500 Вт можно сваривать напрямую. Он предназначен для сварки аккумуляторов из других материалов и разной толщины, например, полимерный Аккумуляторный электрод без никелирования, должен сочетаться с трансформатором, достаточным для сварки. Этот модуль включает в себя основную плату и плату дисплея, дополнительный двунаправленный кремниевый управляющий разветвитель 40A и 100A, не включает сварочные трансформаторы, сварочную ручку и другие подходящие инструменты.



Сфера использования:


1. Сделай сам или простая Сварка аккумуляторным сварщиком.

2. Сварка одной батареи или аккумуляторной батареи.



Функциональный обзор:


1. Можно настроить сохранение последней операции, этот модуль одноимпульсного триггера, если нужен Двойной Импульс, выберите модель SWM-102 -12864.

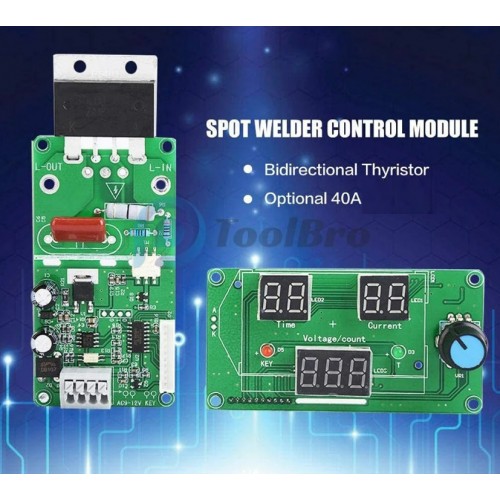

2. Основная плата и панель управления дисплеем разделены, а внешний корпус можно гибко собрать.

3. Три группы данных с цифровым дисплеем трубки, интуитивно понятное управление, удобная Регулировка параметров одного энкодера могут сделать работу простой и быстрой.

4. С помощью функции компенсации напряжения сети Выход компенсации можно автоматически регулировать в соответствии с изменением источника питания, а электрическое напряжение и Значение компенсации около 1 секунды могут отображаться при срабатывании триггера, так, что эффективная жара заварки будет последовательна с параметрами заварки, И паяное соединение однородное.

5. С функцией подсчета сварок 0-999 можно сохранять даже при отключенном электричестве, количество сварок можно увидеть с первого взгляда. Чтобы очистить счетчик, просто нажмите и удерживайте энкодер в течение 3 секунд.

6. Ввод времени 0-99 циклов (1 цикл составляет 20 мс, например, значение регулировки равно 50, что соответствует времени сварки 1 секунда). Прочность сварки 30%-99% регулируется.

7. Модуль может изолировать сильное и слабое электричество с помощью оптической связи и спроектировать надежную схему для обнаружения перехода через ноль и обнаружения напряжения, чтобы обеспечить точный фазовый сдвиг кремниевого управляющего выпрямителя (SCR), который может быть совместим с 40A-100Abirectional кремниевого управляющего выпрямителя (SCR).

8. Входная Мощность 9-12 В переменного тока (использование трансформаторов переменного тока, других, таких как постоянный ток, может вызвать сбой обнаружения перехода через ноль, не может сработать).

9. Вход питания и внешний триггер имеют удобный и быстрый вывод без сварки, внешний триггер может быть разнообразен, например, Нормальный переключатель, ножной переключатель, Вход внешнего источника сигнала и т. Д., программное обеспечение имеет антиблокировочное состояние, срабатывающее до конца сварки, за один раунд. Например, Переключатель педали все время ТОПТАЛИ, может сработать только один раунд.



Метод использования:


Калибровка напряжения

Модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна выполняться при установке первой машины и в будущем, пока силовой трансформатор модуля не будет заменен, нет необходимости в повторной калибровке. Конечно, когда вы чувствуете, что напряжение на дисплее неправильное и его можно откалибровать. Операция калибровки: Нажмите и удерживайте энкодер, чтобы включить модуль для входа в Интерфейс калибровки, первое мерцание может быть отрегулировано энкодером один раз, после третьего бита, кодировщик короткого нажатия может войти в рабочий интерфейс. Например, измеренное напряжение составляет 220 В, Интерфейс калибровки может быть установлен на 220.

Меры предосторожности при использовании:


1. Этот модуль DIY должен иметь определенные знания электрика, если вы полный новичок, пожалуйста, обратитесь к знаниям электрика перед началом. Обратите внимание на безопасное использование высоковольтной части во время установки. Когда Частота использования и мощность высоки, кремниевый управляющий выпрямитель требует внешнего радиатора для рассеивания тепла.

2. Мощность управляющей нагрузки модуля зависит от мощности кремниевого управляющего выпрямителя (SCR). BAT41 (40A) может нести трансформатор для микроволновой печи, BAT100 (100A) может нести два трансформатора для микроволновой печи, а рекомендуемый для контурного трансформатора-100A.

3. Не знаете время сварки и мощность свариваемых деталей, рекомендуется регулировать время и мощность сварки от малого до верхнего, чтобы избежать повреждения сварочной ручки.



Причина неисправности и устранение неполадок:


1. Электропитание не соответствует фактическому напряжению электричества: повторная калибровка напряжения.

2. Паяное соединение не закреплено или не припаяно: Отрегулируйте время и мощность сварки до достижения удовлетворительных результатов.
