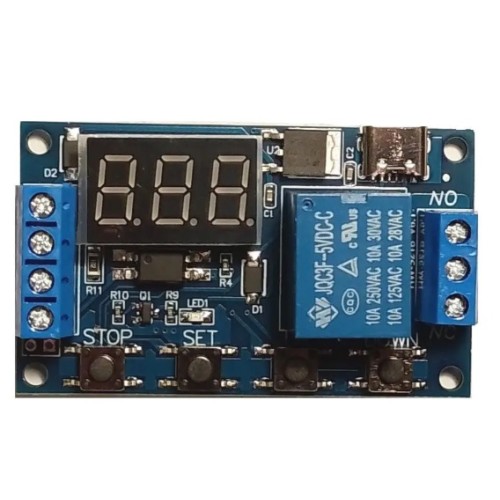

Модуль программируемого реле времени XY-J02 JZ-801C-A (Type-c)

Модуль программируемого реле времени с индикатором XY-J02 используется для периодического включения вентиляции, отопления, освещения, небольших насосов и других устройств. Может работать как обычный таймер или циклический таймер.

Характеристики:

Рабочее напряжение питания: от 6 В до 30 В
Входное напряжение управления: от 3 В до 24 В
Количество каналов управления: 1
Максимальное напряжение нагрузки: 250 В
Максимальный коммутируемый ток: 10А
Размеры: 63 x 3.8 x 1.5 мм
Режимы работы:

Реле имеет несколько режимов, реле может работать только в одном из режимов, чтобы изменить режим, необходимо зажать кнопку SET на 1 секунду и отпустить, теперь используя кнопки UP (верх) и DOWN (низ), мы выбираем необходимый режим и подтверждаем выбор коротким нажатием кнопки SET.

Список режимов и их назначение описаны ниже:

P1.1 — В этом режиме по умолчанию реле разомкнуто, в случае подачи критической единицы (от 3V до 24V) на порт Trigger реле сразу же замыкается и начинается отсчет времени установленный в параметре OP, после окончания отсчета — реле выключается.

P1.2 — В этом режиме также реле по умолчанию выключено, во время подачи сигнала на порт Trigger реле замыкается и начинается отсчет указанный в параметре OP, после окончания отсчета реле отключается как и в режиме P1.1, но до того, как время истекает мы можем начать отсчет времени сначала, снова подав.

P1.3 — В этом режиме по умолчанию реле выключено, после подачи питания на Trigger включается реле и начинается отсчет времени, указанный в параметре OP. После отсчета времени реле выключится и в предыдущем режиме, но мы также можем прервать таймер и разомкнуть реле раньше времени, если повторно подадим сигнал на порт Trigger.

P-2 — этот режим срабатывает при подаче логического сигнала на Trigger, отрабатывает один раз и ждет последующей подачи критической единицы. Во время подачи критической единицы времени сначала ожидается время, выставленное для разомкнутого состояния CL, и по истечении этого времени замыкает реле и ожидает время, выставленное для замкнутого состояния OP. После чего снова размыкает реле и ждет следующей подачи сигнала на Trigger, настройка количества повторений здесь недоступна.

P3.1 – этот режим похож на P-2 за исключением нескольких вещей, при подаче критической единицы на порт Trigger реле переходит сразу в замкнутое состояние, а не разомкнутое, так же в этом режиме можно указать количество повторений LOP. Если после срабатывания реле по сигналу на Trigger реле начнет работу и не завершив все циклы, мы подадим повторно сигнал на порт Trigger, этот сигнал остановит работу режима реле выключится и отсчет циклов завершится.

P3.2 - этот режим срабатывает сразу после подачи питания на реле, одновременно реле сразу переходит в замкнутый режим, отсчитывает время, введенное для замкнутого режима OP, после этого реле размыкается и начинается отсчет времени указанного для разомкнутого режима CL, все это повторяется, указано в параметре LOP количество повтор, конечно.

P4 — в этом режиме реле типично выключено, при подаче сигнала на Trigger сразу же замыкается реле. Реле замкнуто, пока на Trigger будет подаваться сигнал, как только подача сигнала на Trigger прекращается, реле выключается не сразу, срабатывает таймер выставленный в OP, как только отсчет заканчивается — реле выключается.

Сразу после подключения питания к реле на дисплее отображается текущий режим работы.

Теперь после того, как мы выбрали кнопкой SET нужный режим, вас автоматически переключит на настройку времени срабатывания реле.

В этих параметрах мы можем изменить три функции:

OP — время пребывания реле в замкнутом состоянии

CL — время пребывания реле в разомкнутом состоянии

LOP — количество повторений (циклов) включения/выключения реле

Чтобы задать значение каждой из функций, нужно выбрать одну из них нажатием кнопки SET, после чего она осветится, мигает трижды, и потом уже можно задавать ее значение. Если Вам нужна другая функция, то просто еще раз нажмите на кнопку SET, то есть кнопка SET теперь линяет 3 эти функции. После того, как мы выбрали нужную функцию, у нас появляются три цифры, с помощью которых мы можем настроить нашу функцию по инструкции ниже:

Функция OP (замкнутое состояние):

Нужно для того, чтобы задать время, в течение которого наше реле будет замкнуто.

Сейчас у нас на дисплее выводится три цифры, это время работы нашего реле, если мы будем нажимать кнопки UP и DOWN, то можем изменять его в большую или меньшую сторону.

Как вы могли заметить, то кроме цифр у нас еще изображается точка разрядности.

Если эта точка только после третьей цифры, то мы устанавливаем время в секундах.

Если точка стоит после второй цифры, то мы устанавливаем время на 0,1 секунд (десятые доли миллисекунд)

Если у нас стоит 3 точки, то мы устанавливаем время в минутах.

Чтобы изменить положение точек, необходимо кратковременно нажимать кнопку STOP. После задания необходимого времени переходим в настройку следующей функции коротким нажатием кнопки SET или сохраняет настройку режима долгим нажатием кнопки SET.

Функция CL (сомкнутое состояние):

Настраивается точно так же, как и функция OP. Только здесь мы устанавливаем время, в течение которого наше реле будет в разомкнутом состоянии.

Точно так же на дисплее у нас выводится 3 цифры, которые в зависимости от расположения точки могут означать секунды, 0.1 секунды и минуты. Точно так же кнопкой STOP мы изменяем расположение точки.

Функция LOP (количество повторений):

Да и наконец последняя функция отвечает за количество повторений циклов разомкнутого и замкнутого состояния реле. Здесь мы можем только указать количество повторений от 1 до 999 с помощью кнопок UP и DOWN, если хотим, чтобы циклы повторялись до бесконечности, то необходимо установить значение менее 1, тогда на дисплее отобразится — (3 тире)

После того как вы настроили время разблокированного и замкнутого состояния реле, а также количество повторений, можно сохранить параметры продолжительным нажатием (2-3 сек) кнопки SET, после отпускания кнопки SET на дисплее трижды пройдут выбранный вами режим.

Осталось только запустить работу реле нажатием кнопки STOP, одновременно на экране отобразится надпись ON, еще одно нажатие кнопки STOP выключит работу реле, одновременно на дисплее отобразится надпись OFF. Тип корпуса: Ws16 2
