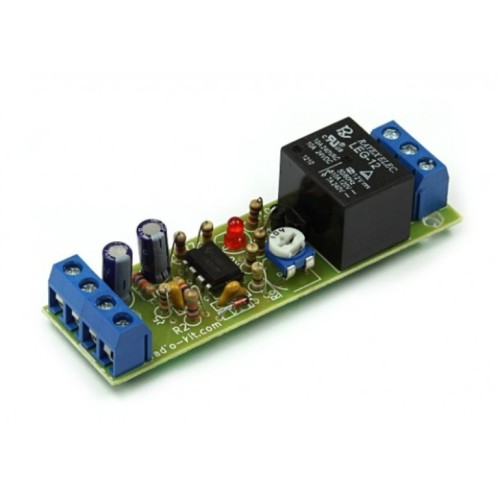

АДИОКОНСТРУКТОР K253 (ДАТЧИК ПРОТЕЧКИ ВОДЫ)
Данный конструктор позволяет собрать датчик, сигнализирующий о изменении уровня воды в подвальном помещении, одновременно управляя насосом, или о протечке кровли, отображая это визуально, с возможностью подключения сирены или другого исполнительного устройства.


Технические характеристики:

- напряжение питания, В: 12;

- потребляемый ток при срабатывании схемы, мА: <50;

- ток нагрузки, А: 10.

Работа схемы:

Схема собрана на сдвоенном операционном усилителе U1. На U1A собран генератор по классической схеме. Импульсы подаются на одну из клемм P1, к которой подключается датчик. Как только вода замыкает контакты датчика, импульсы поступают на выпрямитель, состоящий из D1C4R6, а с выпрямителя - на компаратор, собранный на U1B. Как только напряжение на прямом входе операционного усилителя станет больше, чем на инверсном, на выходе появится высокий уровень сигнала, транзистор Q1 откроется и скоммутирует реле K1 и сигнальный светодиод D2.

Датчик выполняется в виде двух разомкнутых пластин или в виде отрезка коаксиального кабеля.

Настройка схемы: резистором RV1 добиться однозначности срабатывания схемы при погруженных в воду контактах датчика. Тип корпуса: K253
