Это высокопроизводительный многофункциональный HD аудио экстрактор, этот экстрактор может извлекать аудиосигнал среди сигнала HDMI в систему усилителя мощности для получения высококачественных звуковых эффектов, которые трудно достичь для ТВ-динамика.

Описание:

Этот аудиоэкстрактор HDMI не только соответствует идеальному изображению HDTV, но и удовлетворяет потребность в извлечение аудио из источника HDMI.

Он может извлечь цифровой звуковой сигнал, встроенный в HDMI источник и преобразуйте ее через 3,5 мм L/R аналоговый выход и SPDIF выход в одно и то же время.

Выход RCA L/R и SPDIF может поддерживать 2CH аудио или 5.1CH аудио, включая Dolby Digitla 5.1CH и DTS 5.1CH (не поддерживает Dolby Digital Plus)

Три переключения аудио EDID настройки:

Передача: режим HDMI Pass. Аудио и видео можно конвертировать с выхода HDMI. SPDIF и L/R не будут выводить звук.

Режим 2CH: Извлеките цифровой стереосигнал 2CH PCM из входного сигнала HDMI и преобразуйте его в аналоговый стереовыход 2CH через аналоговый выход L/R в стиле RCA и выход SPDIF одновременно.

5.1CH режим: извлечение Dolby Digital / DTS и выход через SPDIF или RCA L/R. Он не поддерживает 5,1 Dolby Digital Plus.



Характеристики:

Особенности:

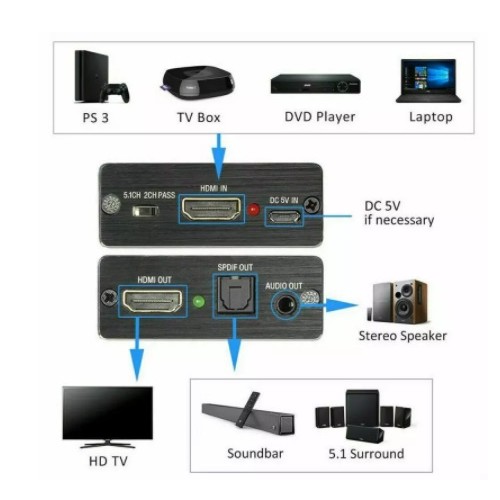

* Преобразование 1 HDMI вход в 1 HDMI + 1 аудио (SPDIF) выход + 3,5 мм аналоговый аудио выход

* Входное разрешение: до 3840x2160 @ 30 Гц; 4096x2160 @ 30 Гц.

* HDMI для достижения синхронизации разделения аудио сигнала. * Есть три варианта режима передачи/2.0CH/ 5.1CH.

* Светодиодный индикатор четко показывает рабочее состояние экстрактора.

Характеристики:

HDCP версия ....................................... HDCP1.4

HDMI версия ....................................... HDMI1.4b

Разрешающая способность HDMI ......................... 2160p @ 30 Гц/1080p @ 50/60 Гц/1080i/720p/1576i/480p/480i

Поддержка цветового формата видео ......... 24 бит/30 Бит глубокого цвета, 36 бит

Аудио Выход ........................... SPDIF + 3,5 мм аудио

Максимальная пропускная способность ..................................... 340 МГц

Максимальная скорость передачи данных ......................................... 10,2 Гбит/с

Входной/Выходной сигнал TMDS ..... 0,5-1,5 Вольт p-p(TTL)

Вход/выход DDC сигнал ................... 5 вольт p-p(TTL)

Входное расстояние кабеля .........................<= 7 м AWG26 стандартный кабель HDMI

Выходной кабель расстояние ......................<= 8 м AWG26 стандартный кабель HDMI

Максимальный рабочий ток ................................ 500мА

Рабочее напряжение... ........................... DC + 5 В

Диапазон рабочих температур ............ (от-15 до + 55 °C)

Диапазон рабочей влажности ......................... от 5 до 90% относительной влажности (без конденсации)

Размер (ДхШхВ) .................. 58x53x21,9 (мм) Тип корпуса: HDMIPDIF2
