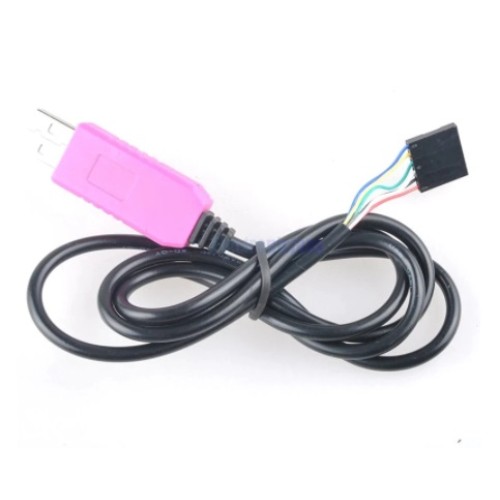

PL2303HXD-USB-TTL-CABLE
Полное соответствие спецификации USB v1.1

Поддерживает RS-232 последовательный интерфейс с программируемой скоростью передачи данных от 75 бит/с до 12 Мбит/с

Поддерживает интерфейс RS422/RS485

Расширенный механизм управления потоком, такой как регулируемый высокий/Низкий уровень водяных знаков, автоматическое аппаратное оборудование или управление потоком программного обеспечения и обнаружение перелива буфера данных


Этот продукт предназначен для лаборатории, тестирования продукта, недорогого MCU связи и других приложений,

Красный + 5 V
Черный GND
Белый RXD
Зеленый ТСД
Желтый РТС
Синий CTS

Сфера применения товара:

Одно-чип обновления решение для старых устройств RS232 к USB интерфейсу
USB к RS232 конвертеры/кабели/дунглы
Медицинский/Медицинский usb-кабель для передачи данных
Персональный информационный/медиаплеер док-интерфейс USB
Кабель для передачи данных с интерфейсом USB Cellular/PDA
Беспроводное решение Serial-over-IP
USB считыватель штрих-кодов/смарт-карт
GPS/навигация USB интерфейс
Терминалы/принтеры (POS)
PC док-станция/порт репликаторы
Промышленный/измерительный/автоматический контроль USB интерфейс
USB модем/беспроводной/Zigbee USB интерфейс

USB-TTL конвертор, служит для подключения микроконтроллеров к ПК, через порт UART/ USB-TTL
Преобразователь основан на чипе PL2303, служит для подключения микроконтроллеров к ПК, через порт UART.
Чип PL2303 эмулирует на копьютере виртуальный COM-порт. Конвертер используется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 – 5В). Применяется для прошивки различных устройств на микроконтроллерах которые не имеют встроенного преобразователя.
USB PL2303 - RS232 TTL конвертер имеет два интерфейса для подключения к компьютеру и для подключения программируемых контроллеров:

• для подключения устройства к компьютеру используется стандартный USB интерфейс;
• для подключения программируемых устройств используется 4-х контактний интерфейс.

Характеристики
Микросхема: PL2303HXD
Назначение: конвертер сигналов USB в сигналы TTL
Напряжение питания: 5В (от USB порта компьютера)
Поддержка уровней сигналов TTL: 3.3 и 5В
Интерфейс подключения к компьютеру: USB 2.0 Type-A
Самовосстанавливающийся предохранитель: 500мА
Совместимость: Windows 7/8/Vista/XP/2000/ME/98
Рабочая температура: от -40°C до +85°C
Длина провода: около 1 метра Тип корпуса: PL2303HXD
