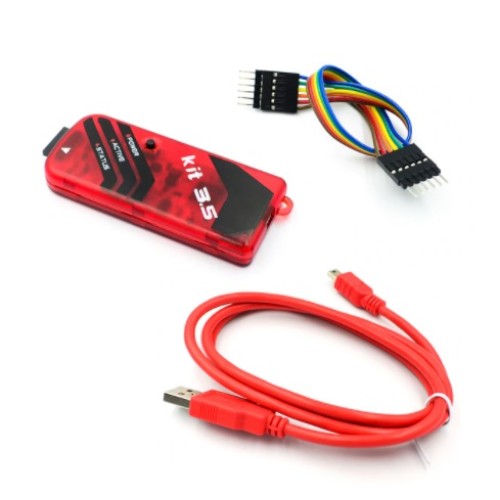

Описание программатора PICKIT3.5:
- USB (полноскоростной интерфейс 12 Мбит/с для хоста ПК)
- В режиме реального времени
- Совместимость с IDE MPLAB (Бесплатная копия входит в комплект)
- Встроенная защита от перенапряжения/Защита от короткого замыкания монитор
- Обновление прошивки с ПК/веб-загрузки
- Полностью герметичный
- Поддерживает низкого напряжения для 2,0 Вольт (2,0 v до 6,0 v диапазон)
- Диагностические светодиоды (питание, работа, ошибка)
- Программа чтения/записи и память данных микроконтроллера
- Стереть пространство памяти программы с верификацией
- Фриз-периферийные устройства в месте поломки
- Программируйте до 512K байт flash с программатором-to-Go
- MPLAB PICkit 3 позволяет отлаживать и программировать микроконтроллеры Flash PIC® и dsPIC® по наиболее доступной цене, используя мощный графический интерфейс пользователя интегрированной среды разработки MPLAB (IDE). MPLAB PICkit 3 подключен к ПК инженера-конструктора, использующий полноскоростной интерфейс USB, и может быть подключен к цели через разъем для микрочипа delage (RJ-11) (совместимый с MPLAB ICD 2, MPLAB ICD 3 и MPLAB REAL ICE).
Универсальное программаторское сиденье, Описание:
Инструкция по эксплуатации:
Установка микроконтроллера, 28-контактный, 40-контактный микроконтроллер, левый выровненный 28/40P (A), этот флаг, линия, короткая цепь, крышка на позиции A.
Микроконтроллер 8,14,18,20-pin выровнен на левой линии флага 8P/14P/18P/20P (B), короткая крышка на положении B.
Соединение для программирования ICD2, KIT2, KIT3 с кристаллической головкой или 6Pin для программирования работы по программированию. (Примечание: Отдельная программа сиденья не может быть запрограммирована, чип программируется на функции)
Сиденье поддерживает следующие микроконтроллера программирования:
Устройства серии PIC16/18XX 40PIN (кроме 16F59)
Устройства серии PIC16/18XX 28PIN (кроме 16F57)
PIC16/18XX 18PIN серии устройств
Серия устройств PIC 8PIN/14PIN/20PIN (кроме 10FXX) Тип корпуса: KIT3,5
