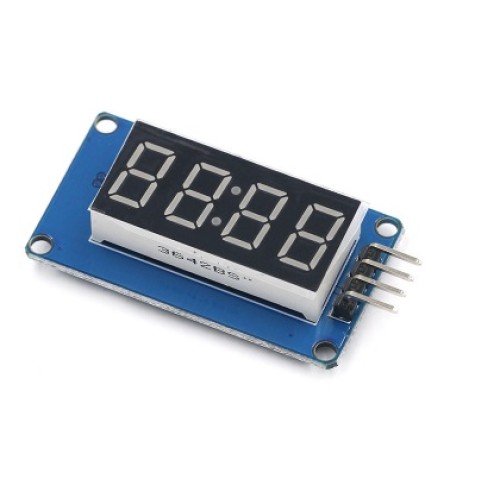

Модуль 4 разрядного семисегментного индикатора используется для вывода цифровой информации. Благодаря небольшим размерам модуля, его можно использовать в проектировании малогабаритных устройств (настольные часы, термометр и т.д.).

Модуль спроектирован на базе драйвера TM1637. Микросхема TM1637 имеет 10 выводов и выполнена в корпусе «SO20-300». Драйвер предназначен для поддержания связи между модулем 4 разрядного семисегментного индикатора и подключённым микроконтроллерным устройством. Одной из особенностей модуля является наличие часового разделителя, в виде двоеточия, поэтому он часто применяется в проектировании часов на платформе Arduino. Цвет свечения индикации красный.

Подключается модуль к микроконтроллерному устройству с помощью шины I2C. На плате 4 разрядного семисегментного индикатора имеется 4 вывода:

VCC: напряжение питания 3,3 или 5 В
GND: «земля»
CLK: побитовое тактирование
DIO: шина данных
Подается питание от внешнего источника питания, платформы Arduino или любого другого микроконтроллерного устройства. Диапазон напряжения питания модуля составляет от 3,3 до 5 В.

Для работы с модулем в среде разработки Arduino IDE необходимо установить библиотеку «TM1637».

Технические характеристики модуля:

Микросхема TM1637
Напряжение питания, В 3,3 ... 5
Ток потребления, мА 80
Цвет свечения индикатора: красный ( 30x14мм ) 3642BS-1
Размеры модуля, мм 42 x 24мм Тип корпуса: TM1637LED
