1,44-дюймовый микро-ЖК-дисплей

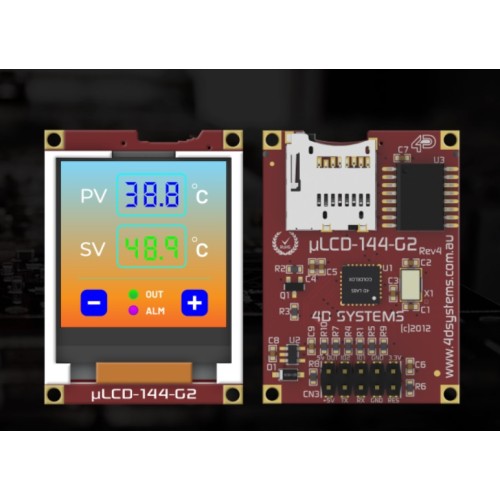

Модуль дисплея uLCD-144G2 компактен и экономичен и оснащен 1,44-дюймовым ЖК-TFT-экраном, который является самым маленьким ЖК-TFT-модулем, доступным от 4D Systems. uLCD-144G2, оснащенный процессором GOLDELOX, является идеальным компактным дисплеем для любого приложения, требующего небольшого встроенного экрана.

Модуль представляет собой элегантное сочетание 1,44-дюймового TFT-экрана и скромного, но обширного набора функций ввода-вывода. К ним относятся разъем для карты micro-SD, два контакта ввода-вывода общего назначения (GPIO) с поддержкой Dallas 1-Wire, аналоговый вход и возможность генерации звука, а также последовательная связь.

4DGL — это графически-ориентированный язык, позволяющий разработчикам писать приложения на языке высокого уровня, синтаксис которого аналогичен популярным языкам, таким как BASIC, C и Pascal. Модуль предлагает скромные, но комплексные функции ввода-вывода, которые могут взаимодействовать с последовательными, аналоговыми, цифровыми устройствами, кнопками, джойстиками, устройствами генерации звука и 1-проводными устройствами Dallas.

Этот модуль дисплея служит идеальным решением для использования в авангарде дизайна любого продукта, требующего ярких цветов, анимации или изображений в любом приложении. Этот интеллектуальный дисплейный модуль, управляемый GOLDELOX, является прекрасным примером сочетания искусства и технологий.

Этот модуль можно запрограммировать с использованием трех различных сред в Workshop4 IDE. Дизайнер, ВиСи и Серийный. Пожалуйста, обратитесь к странице продукта Workshop4 для получения дополнительной информации и документации по этим средам.

Информация о модуле дисплея
Недорогое решение графического пользовательского интерфейса с ЖК-дисплеем.
Разрешение 128 x 128, 65 тысяч реалистичных цветов, ЖК-экран TFT.
Активная область экрана uLCD с диагональю 1,44 дюйма.
Светодиодная задняя подсветка с углом обзора более 150°.
Простой 10-контактный интерфейс для любого внешнего устройства:
Выход 3,3 В, IO2, GND, IO1, СБРОС, GND, RX, TX, +5 В, ВЫХОД 5 В.
Работает на базе графического процессора 4D-Labs GOLDELOX, оптимизированного для 4DGL, языка 4D графики высокого уровня.
2 порта GPIO поддерживают:
Цифровой ввод/вывод
Аналого-цифровой преобразователь с разрешением 8/10 бит.
Сложная генерация звука
Специальный механизм настройки RTTTL
Многофункциональный джойстик
Даллас 1-Wire
10 КБ флэш-памяти для хранения пользовательского кода и 510 байт ОЗУ для пользовательских переменных (255 x 16-битные переменные).
1 асинхронный аппаратный последовательный порт, интерфейс TTL, скорость от 300 до 600 Кбод.
Встроенный адаптер карты памяти micro-SD для хранения значков, изображений, анимации и т. д. Поддерживает карты памяти micro-SD от 64 МБ до 2 ГБ, а также карты памяти micro-SDHC емкостью от 4 ГБ и выше. Требуется карта micro-SD, совместимая с SPI.
Комплексный набор встроенных графических функций и алгоритмов высокого уровня 4DGL, которые позволяют рисовать линии, круги, текст и многое другое.
Отображение полноцветных изображений, анимации, значков и видеоклипов.
Поддерживает все доступные шрифты и символы Windows (импортированные как внешние шрифты).
Работа в диапазоне от 4,0 В до 5,5 В (от одного источника питания).
Размеры модуля: 31 х 36,2 х 14 мм.
Вес ~8,1 г.
Область просмотра дисплея: 26,5 x 25,50 мм
4 монтажных отверстия диаметром 2,0 мм для механического монтажа.
Соответствует RoHS.
Соответствие CE (на модулях со знаком CE).
В состав uLCD-144-G2-AR входят следующие элементы:
Модуль дисплея uLCD-144-G2
4D Адаптер Arduino Shield II
5-контактный соединительный кабель «мама-мама» длиной 150 мм
5-контактный адаптер «папа-папа»
Краткое руководство пользователя доступно для скачивания
Если вы впервые пользуетесь продуктом и только начинаете разработку, мы настоятельно рекомендуем приобрести стартовый комплект той же модели, поскольку он включает в себя дополнительные элементы, которые позволят вам немедленно приступить к разработке. Тип корпуса: uLCD-144
