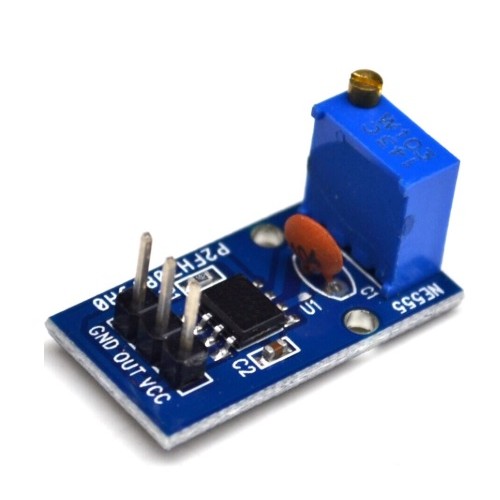

Генератор прямоугольных импульсов собран на таймере NE555, с потенциометром для регулировки частоты сигнала. Модуль используется в проектах на микроконтроллерах для регулирования параметров выходных импульсов в широких приделах или как задающий генератор в настройке и тестировании различного электронного оборудования. Модуль генерирует последовательность прямоугольных импульсов, определяемых RC-цепочкой.

Для использования модуля нужно создать на его основе макет, подключить питание и подключить к контроллеру или другому электронному устройству. Частота выходных прямоугольных импульсов регулируется с помощью ручки потенциометра (настроечного резистора), обозначенного RP1, в диапазоне 1 Гц...100 кГц. Другие параметры выходного сигнала не регулируются. Амплитуда выходных импульсов пропорциональна напряжению источника питания (4,5...18 В).

3-х контактный штыревой разъем с расстоянием между контактами 2,54 мм.

Обозначение контактов:
GND – общий контакт;
OUT – выходной сигнал;
VCC – напряжение питания.
Питание модуля осуществляется или от Arduino контроллера, или от внешнего источника питания. Напряжение питания модуля 4,5...18 В постоянного тока. Ток потребления около 225 мА. Выходной ток генератора не превышает 200 мА, поэтому для управления более мощной нагрузкой необходим усилитель тока выходного каскада.

Характеристики:

микросхема таймера: NE555
форма генерируемых импульсов: прямоугольные импульсы
регулировка частоты выходных импульсов в диапазоне: 1 Гц...100 кГц
напряжение питания: 4,5...18 В (DC)
потребляемый ток: 225 мА
макс. выходной ток: 200 мА
рабочая температура: 0...70°C
размеры: 25 х 13 х 13мм
