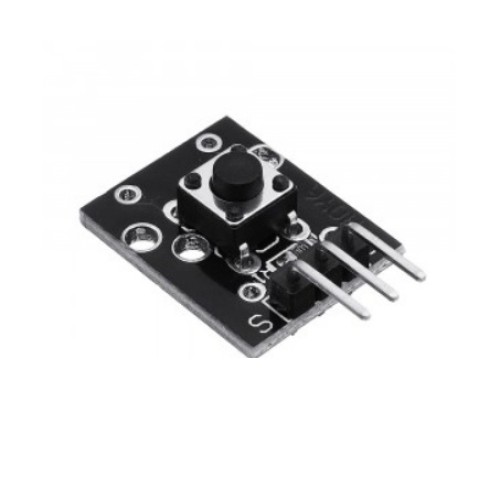

Кнопка имеет 2 контакта. Они замыкаются при нажатии и размыкаются при отпускании. Если назначение KY-004 в схеме – простое соединение линий при нажатии, то используется только 2 проводника соединенные с контактами I а также с центральным контактом. Модуль позволяет обеспечить высокий потенциал выхода при отпущенном состоянии кнопки. При этом на контакт S подается напряжение требуемой величины, чаще всего это напряжение питания. В таком случае используется 3 провода.

Характеристики модуля кнопки

Предельный режим
коммутируемое напряжение 12 В
коммутируемый ток 50 мА
Сопротивление контактов
замкнутых 50 мОм
разомкнутых 100 MОм
Количество нажатий 100 000
Температура воздуха при работе -25…105 ?
Размеры 25x16x10 мм Тип корпуса: KY-004
