Модуль фотопрерывателя KY-010
Optical broken module KY-010

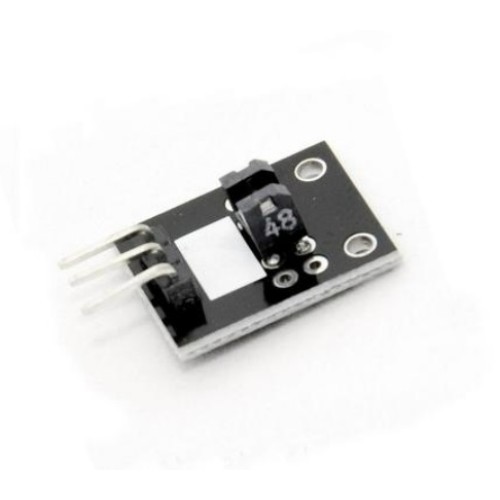

Устройство представляет собой оптический датчик регистрирующий перемещение движущихся элементов конструкции пересекающих инфракрасное излучение, направленное от светодиода к фотоприемнику. Оба фотоприбора находятся в выступах компонента модуля – фотопрерывателя. Конструкция компонента расположенного на плате имеет щель. При вносе в нее непрозрачной пластины уровень логического сигнала на выходе датчика меняется. Так можно определить присутствие внесенного объекта. Если перекрытие происходит много раз подряд, то на выходе формируются импульсы напряжения. Электроника прибора с датчиком KY-010 подсчитывает импульсы. Для определения линейного перемещения подвижной пластины, например в 3 D принтере на ее краях размешаю шипы. При движении пластины шипы перемешаются внутри щели датчика и перекрывают свет от светодиода к фототранзистору. Импульсы на выходе датчика перекрытия излучения KY-010 подсчитывает микроконтроллер и вычисляет расстояние, на которое передвинулась деталь конструкции.
Использование аналогичного датчика для определения пройденного пути колесным роботом и скорости его движения показано на нашем сайте.

Характеристики

- Питание: напряжение 5 В
ток 13 мА
- Размеры 20 x 15 x 8 мм Тип корпуса: KY-010
