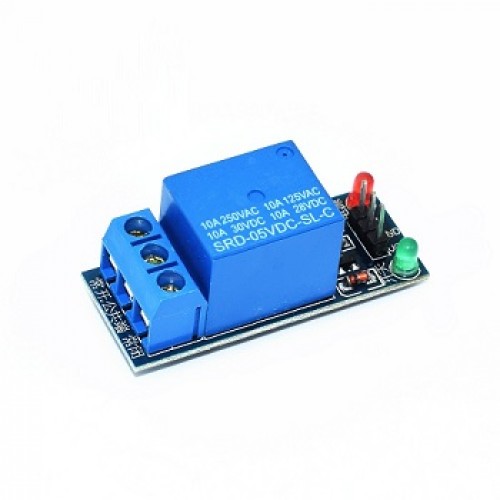

Одноканальный модуль реле 12V для Arduino применяется для управления различными приборами с большой потребляемой мощностью.

Для использования релейного модуля к нему необходимо подключить управляемое устройство. Затем нужно подключить к выводам VCC и GND модуля питание 12V. К управляющему выводу IN релейного модуля подключается микроконтроллер, компьютер или другое устройство управления.

Релейный модуль имеет два интерфейса – для подключения управляющего устройства (микроконтроллера, компьютера) и для подключения управляемых приборов к реле:

Для подключения релейного модуля к управляющему устройству используется 3-пиновый интерфейс. Контакты GND и VCC для подключения +12V, вывод IN для подключения управляющего сигнала.
Для подключения управляемых приборов к реле на плате присутствует 3 контакта-зажима. Обозначение контактов NC, COM, NO (нормально замкнутый, общий, нормально разомкнутый контакт соответственно).

Технические характеристики модуля:
- Рабочий ток, мА 15 ... 20
- Управляющее напряжение, В 12
- Реле JQC-3FF-S-Z
- Размер модуля, мм 47 х 18 х 20 Тип корпуса: RM1
