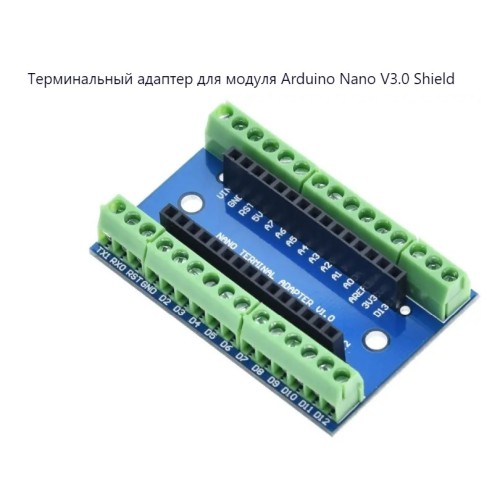

Терминальный адаптер для модуля Arduino Nano V3.0 используется для подключения к контроллеру типоразмера Arduino Nano (полная совместимость с контроллером версии 3.0) различных периферийных устройств (внешних датчиков, исполнительных механизмов, преобразователей, модулей, драйверов) с помощью проводников. Это реализуется за счет: увеличения рабочего пространства, возможности использования клемм-зажимов для закрепления проводников, возможности использовать проводники большего сечения. Шилд имеет такие размеры: длина 53мм, ширина 36мм, высота 11мм.

Для того что бы можно было работать, нужно подключить к модулю контроллер типоразмера Arduino Nano, так, чтобы совпала маркировка контактов на контроллере и на модуле. Потом нужно к клеммам-зажимам адаптера подключить периферийные устройства, подать питание, запрограммировать контроллер и начинать работу.
Адаптер полностью совместим с контроллером Arduino Nano V3.0, но возможно подключить и контроллеры более старых версий – это приведет к тому, что аналоговые входы A0 – A7 будут работать в обратном порядке.
Адаптер имеет 30 клемм-зажимов с обозначением: TX, RX, RST, GND, D2 – D13, 3V3, AREF, A0 – A7, 5V, RST, GND, VIN, которые, при собранном макете будут исполнять соответствующие функции. Тип корпуса: shield V3.0
