Датчик HC-SR04 в копмлект не входит!

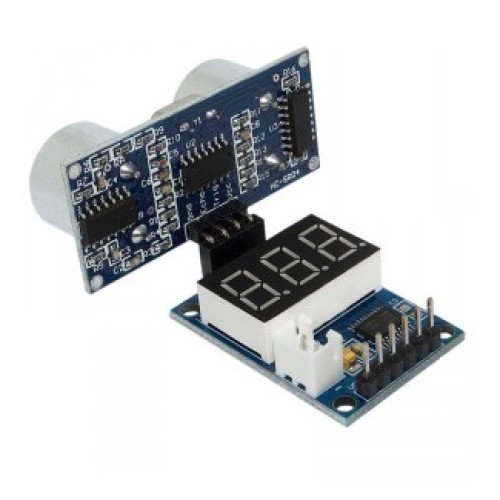

LC mini ultrasonic tester - это модуль, который совместно с модулем HC-SR04 позволяет измерять расстояние до объекта в диапазоне от 3 сантиметров до 4 метров. Ультразвуковой дальномер позволяет быстро и легко начать начать работу с ультразвуковым датчиком HC-SR04. Тестер оснащен трехразрядным индикатором для отображения информации о расстоянии. Данные отображаются в сантиметрах. Кроме того имеется возможность подключения дальномера к компьютеру или Arduino при помощи UART TTL интерфейса.

Технические характеристики:
- Расстояние измерения: 3...400 см
- Дискретность отображения расстояния: 1 см
- Погрешность: около 1%
- Рабочее напряжение: 5 В
- Габаритные размеры: 35мм х 24мм

Описание оборудования:

1. Размер платы: 24,2*35,1 мм

2. VCC, GND: 5 В интерфейс питания

3. 2,54 мм белый разъем: 5V интерфейс питания

4. TX: модуль последовательного порта передачи pin

5. RX: последовательный порт модуля получает pin

6. NRST, SWIN: предустановленный STM8 порт загрузки программы

Использование:

1. Расстояние измерения может быть отображено через цифровую трубку и Серийный порт цифровой дисплей трубки: Непосредственно Подключите Ультразвуковой модуль, подключите мощность 5 В

2. Последовательный порт: Подключите Ультразвуковой модуль, VCC, TX, RX, GND соответственно соединяет 5 В, RX, TX, GND USB к TTL модулю; Последовательный порт связи скорость передачи данных 9600, формат вывода «D:XXX r n», XXX представляет расстояние, единица измерения-см

Примечание:

1. При измерении расстояния, измеренных предмет должен быть не менее чем 0,5 квадратных метров, и она должна быть гладкой и обладает сильной отражательной способностью; В противном случае он будет влиять на результат теста

2. Допустимое расстояние измерения: 3-400 см; Если длиннее этого диапазона, это приведет к неправильным данным или отображению 000 Тип корпуса: HC-SR04M
