Характеристики и описание

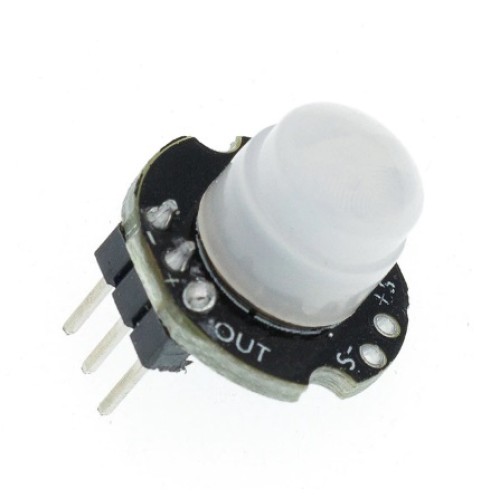

Инфракрасный датчик движения MH-SR602, также называемый PIR-сенсором, представляет собой устройство, реагирующее на движение людей в окружающем пространстве.

Датчик работает по принципу измерения уровня инфракрасного излучения, излучаемого живыми существами.

Также MH-SR602 может реагировать на другие объекты, излучающие тепло, в особенности, если их температура изменяется.

Сенсор MH-SR602 легко внедряется в схемы на базе Arduino, AVR, PIC, ARM и других микроконтроллеров.

Время задержки вых-го сигнала регулируется заменой SMD резистора в диапазоне: 2,5сек...1час.

Время срабатывания после обнаружении движения: 2сек (не регулируется)

Напряжение питания: 3,3...15В DC

Что бы не повредить чувствительные элементы на датчике, при пайке резисторов платы необходимо отсоединить паяльник от сети 220В или использовать низковольтный 24В паяльник.



Характеристики:

- напряжение питания: 3.3...15В
- выходной сигнал : High/Low TTL (3.3 В)
- время задержки: 2,5сек...1час
- эффективный угол : <120 °C
- расстояние обнаружения движения: 0...3,5 м Тип корпуса: MH-SR602
