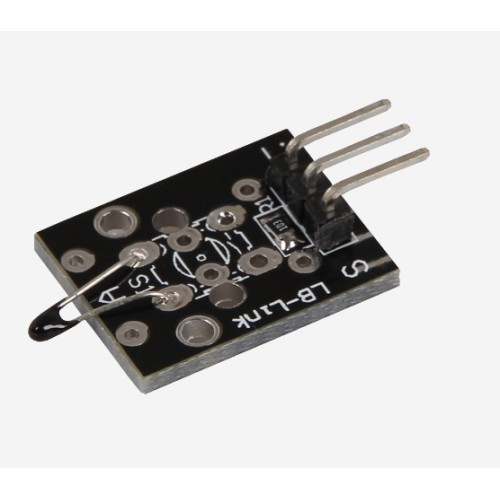

Модуль аналогового терморезистора KY-013 предназначен для определения температуры воздуха окружающей среды. Плата модуля состоит из: SMD резистора номиналом 10 кОм и датчика температуры KY-013. Данный модуль может использоваться в системе охлаждения воздуха, домашней сигнальной системе и других проектах.

Терморезистор KY-013 и резистор собраны по схеме резисторного делителя напряжения. При изменении температуры, меняется сопротивление температурного датчика, что приводит к изменениям напряжения на выводе данных. После чего, контроллер измеряет полученное напряжения и по формуле логарифмического преобразования, преобразовывает напряжение в температуру.

Так же с помощью модуля можно определять температуру поверхности. Для это, необходимо механически прижать датчик к поверхности с помощью креплений, через разъемы на плате, а между поверхностью и терморезистором нанести теплопроводящую пасту. В случае отсутствии пасты приклеить датчик.

На модуле находятся три выхода для подключения датчика к плате Arduino. Контакт VCC служит для подачи питания на плату модуля, соответственно выход GND является заземлением. Контакт S используется для передачи данных датчика микроконтроллеру и подключается к аналоговым выходам платы Arduino Uno.

Технические характеристики модуля:

- Модель KY-013
- Напряжение питания, В 3,3 ... 5
- Диапазон рабочей температуры, °C -55 ... +125
- Точность измерения, °C ±0.5 Тип корпуса: KY-013
