Модуль используется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 – 5В). Практическое применение - прошивка различных устройств на микроконтроллерах.

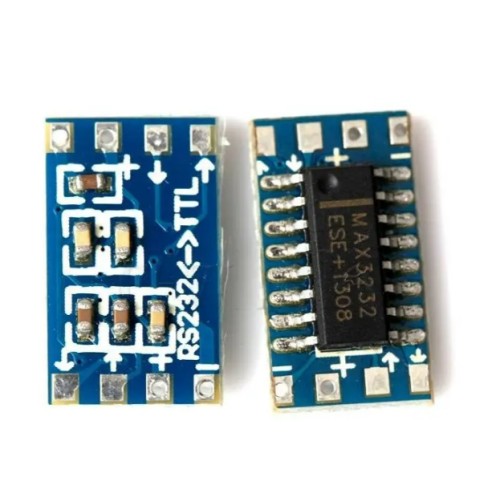

Мини конвертер адаптер RS232 - TTL MAX3232 – это плата без корпуса и проводников, состоит из печатной платы с микросхемой и клеммами. На обратной стороне печатной платы обозначено направление преобразования и соответствующие клеммы для подключения сигналов. Подключение конвертера к устройствам осуществляется вручную.
Для использования RS232 – TTL конвертера, сначала, нужно посредством пайки подключить его к устройству с выходными сигналами RS232 (RX, TX, «+», «–»). Потом с обратной стороны посредством пайки подключить устройство (микросхему, микроконтроллер, т.п.) с входным сигналом TTL уровня (RX, TX, «+», «–»). Потом на компьютер нужно записать специальные программы для работы с конвертером и подключаемым к нему устройством.
Управление конвертером осуществляется через интерфейс RS232 с помощью специальных программ.
Мини конвертер адаптер RS232 - TTL MAX3232 имеет два ряда клемм для подключения к интерфейсу RS232 и для подключения программируемых устройств:
- для подключения устройства к интерфейсу RS232 используется 4 клеммы RX – прием данных, TX – передача данных, «–» – общий контакт, «+» - питание конвертера;
- для подключения программируемых устройств используется 4 клеммы. Обозначение контактов: «+» – питание устройств, что работают с уровнями сигналов TTL (3,3 – 5В); RX – прием данных; TX – передача данных; «–» – общий контакт.
Питание конвертера может осуществляться от устройства с выходными сигналами RS232 или от внешнего источника питания (блока питания, батареи). Напряжение питания конвертера 3 – 5 В.
