ОПИСАНИЕ

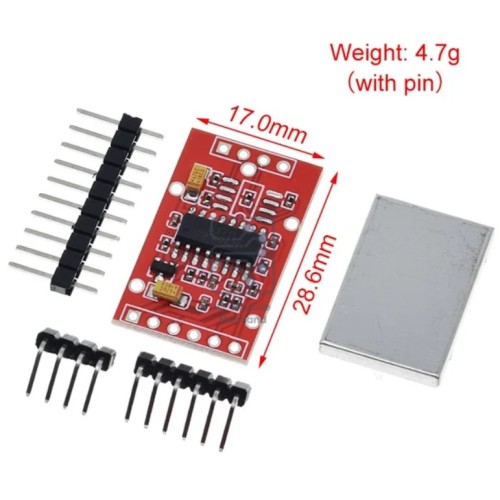

Двухканальный 24-битный прецизионный аналого-цифровой преобразователь веса, датчик давления, усилитель тензодатчика и модуль АЦП HX711 представляет собой небольшую коммутационную плату для микросхемы HX711, которая позволяет легко считывать тензодатчики для измерения веса. Подключив модуль к микроконтроллеру, вы сможете считывать изменения сопротивления тензодатчика и выполнять некоторую калибровку. Вы сможете получить очень точные измерения веса.

Это может быть полезно для создания собственного промышленного масштаба, управления технологическими процессами или простого обнаружения присутствия. Датчик взвешивания HX711 использует для связи двухпроводной интерфейс (часы и данные). Выводы GPIO любого микроконтроллера должны работать, и было написано множество библиотек, упрощающих чтение данных с HX711.
Для подключения к HX711 тензодатчики используют четырехпроводной мост Уитстона. Обычно это КРАСНЫЙ, ЧЕРНЫЙ, БЕЛЫЙ, ЗЕЛЕНЫЙ и YLW цвета.

Каждый цвет соответствует общепринятой цветовой кодировке датчиков веса:

Красный (возбуждение+ или VCC).
Черный (возбуждение или заземление).
Белый (Усилитель+, Сигнал+ или Выход+).
Зеленый (A-, S- или O-).
Желтый (Щит).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Гарантия: ??? ?????????? ?? ?????? ??? ??? ????????????
Компания: OEM
Вес брутто: 0,001 кг
Сделано в: Китай
Тип датчика:
Сила
Типичное входное напряжение:
3,3 В постоянного тока
5 В постоянного тока
Рабочий ток: 1,5 мА
Интерфейс:
Цифровой
ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ
Рабочее напряжение: 2,6–5,5 В постоянного тока
Входное напряжение сепаратора: 40 мВ
Точность данных: 24 бита (встроенный 24-битный аналого-цифровой преобразователь)
Усиление: 32, 64 или 128.
2 канала
Цифровой последовательный выход
Частота обновления: 80 Гц
Потребление тока в нормальном режиме: < 1,5 мА
Рабочая температура: -40–85°C
Размеры: 34,3x20x3 мм.
Вес: 5 г

Распиновка

Аналоговая сторона:
E+: Возбуждение положительное.
Э-: Возбуждение отрицательное.
A-: Отрицательный вход канала А.
A+: положительный вход канала А.
B-: Отрицательный вход канала B.
B+: положительный вход канала B.
Цифровая сторона:
GND: 0 В/соединение заземления.
DT: Соединение ввода-вывода данных.
SCK: последовательный тактовый вход.
VCC: Входная мощность. Тип корпуса: HX711 RED
