1. Дисплей датчика взвешивания для различных случаев отображения веса. 24-битное значение веса высокой точности A/D, модуль может отображать аналоговый сигнал датчика веса, сохраняя при этом связь с компьютером или ПЛК и другими верхними компьютерами, полностью отвечающими требованиям автоматического управления. Он используется для индикатора взвешивания, прибора управления процессом, машины для испытания на растяжение и подходит для других измерений, испытаний на механическую прочность и других измерений.
2. Микросхемы аналого-цифрового преобразования, памяти и связи, используемые в этом модуле, выбраны у ведущих мировых производителей электронных устройств. Будь то схематический проект или расположение и подключение компонентов на печатной плате, температура, влажность, такие факторы, как вибрация и эффекты электромагнитных помех, таких как статическое электричество, группы импульсов и электромагнитное излучение, имеют преимущества сильного анти- -Способность к помехам, мощные функции, простота в эксплуатации, высокая универсальность, небольшой температурный дрейф и высокая линейность, а также могут широко использоваться на объектах взвешивания в промышленности.

Инструкции по связи:

Этот модуль может не только осуществлять высокоточное взвешивание в статическом состоянии, а затем с помощью динамической цифровой фильтрации и статической цифровой фильтрации делать реакцию цифрового сигнала веса более быстрой и точной или может достигать высокоскоростного и точного динамического взвешивания в условиях удары и вибрация. Цифровой сигнал веса может отправляться регулярно через последовательный порт или при изменении веса.

Функции:

- Небольшой размер, инженеры могут носить его с собой, поддержка питания интерфейса Micro Android
- Чип HX711 может быть собран на месте для упрощения отладки.
- Отправляйте данные регулярно или при изменении веса
- Аналого-цифровое преобразование, цифровая калибровка, очистка, установка нуля, защита от сотрясений и другие функции.
- Сильная защита от помех, высокая универсальность, небольшой температурный дрейф, высокая линейность.
- Энергонезависимое хранение характеристических параметров, параметры сохраняются после отключения питания.

Технические характеристики:

Диапазон измерительного сигнала: ± 19 мВ
Температурный коэффициент: ?100ppm/?
Коэффициент аналого-цифрового преобразования: 6,25 - 100 Гц
Комплексная функция защиты: с несколькими защитами, такими как защита от обратного подключения, защита от перенапряжения, мгновенное подавление и т. д.
Диапазон рабочих температур: -40 ? - +70?; Диапазон температур хранения: -60 ? - + 90 ?

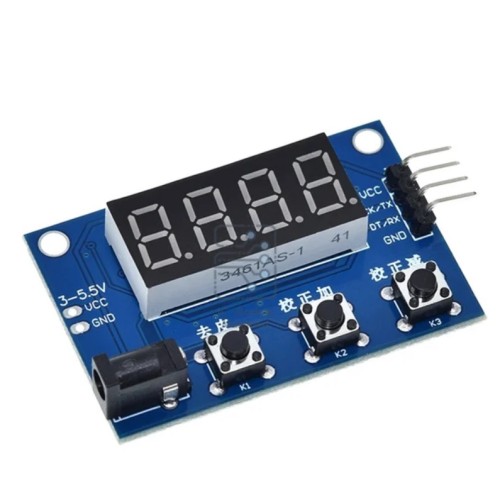

Дисплей: 4 цифровых трубки (можно установить десятичную точку, автоматическое смещение)
Клавиатура: 4 клавиши
Источник питания: 5 В постоянного тока, полностью медная высокопрочная розетка 3,5-1,3, кабель питания постоянного тока 3,5 мм.
Размер: 55?35?12 (длина?ширина?глубина мм)
Скорость сбора данных модуля аналого-цифрового преобразования: 0–100 раз в секунду опционально (по умолчанию 30)
Количество датчиков: 4 тензодатчика по 350 Ом.

Ключевая функция:

Настройка — кнопка настройки параметров. В состоянии настройки он используется для сохранения нового значения настройки параметра и ввода следующего параметра настройки.
Shift — в состоянии настройки нажмите эту клавишу, чтобы установить соответствующее значение. В рабочем состоянии нажмите эту клавишу и удерживайте ее в течение 3 секунд, чтобы очистить.
Клавиша добавления — клавиша увеличения заданного значения используется для увеличения значения в состоянии настройки. В рабочем состоянии нажмите и удерживайте в течение 3 секунд, чтобы откалибровать наполненность.
Клавиша уменьшения — клавиша уменьшения заданного значения используется для уменьшения значения в состоянии настройки. В рабочем состоянии нажмите и удерживайте в течение 3 секунд, чтобы откалибровать нулевую точку.

Установка параметра:

точка Положение десятичной точки, диапазон: 0 ~ 3. Например, диапазон датчика составляет 0–20 кг, для которого можно установить значение 2. По умолчанию 1.
Скорость сбора данных ad-h, диапазон 1-100 раз в секунду. По умолчанию 20
ts Отправлять данные регулярно, 0–10,0 с, если установлено значение 0, отправлять при изменении веса, отправлять со скоростью 3 раза в секунду. По умолчанию 0,5 секунды
Когда для калибровки en-b установлено значение «ВКЛ», нажмите и удерживайте 3 секунды, чтобы ввести калибровку в рабочее состояние. Если установлено значение «ВЫКЛ.», нажмите и удерживайте в течение 10 секунд, чтобы ввести калибровку в рабочее состояние. ВКЛ по умолчанию
ini Восстановление заводских настроек, по умолчанию ВЫКЛ. При установке значения ON восстанавливаются заводские настройки. ВЫКЛ по умолчанию.

Инструкции по калибровке:

Например, предположим, что наша калибровка теперь составляет датчик 100 кг.
Калибровка нуля: нажмите и удерживайте кнопку «минус» в течение 3 секунд, на экране отобразится -PL-, а затем отпустите кнопку «минус», чтобы войти в состояние калибровки. Не ставьте вес на весы. Введите 0 на модуле и нажмите ОК. Дисплей: Калибровка нуля завершена.
Полномасштабная калибровка: нажмите и удерживайте кнопку «плюс» в течение 3 секунд, на экране отобразится -PH-, а затем отпустите кнопку «минус», чтобы войти в состояние калибровки. Его можно положить на вес 20 ~ 100 кг, сколько кг положить. Вводим значение веса на модуле и нажимаем ОК. Дисплей – Конец полной шкалы. Калибровка завершена.
Тара: обязательно откалибруйте нулевую точку во время первой калибровки, а не просто нажимайте кнопку «Тара» и позвольте счетчику отобразить нулевую точку. Калибровка нулевой точки не относится к истинной нулевой нагрузке. Нулевая точка может быть откалибрована при условии веса тары, например, диапазон датчика составляет 100 кг, вес тары — 3 кг (неизвестный вес тары по умолчанию может составлять 0 кг), доступен стандартный вес 35 кг. При калибровке нулевой точки вес 35 кг не добавляется, а калибровочный PL = 0,0 кг или 3,0 кг; после добавления груза массой 35 кг достаточно калибровочного значения PH = 35,0 кг или (38,0 кг).
Тип корпуса: HX711 WD
