Датчик веса TZT + HX711 AD, электронный датчик давления для измерения массы человека, Комплект «сделай сам»

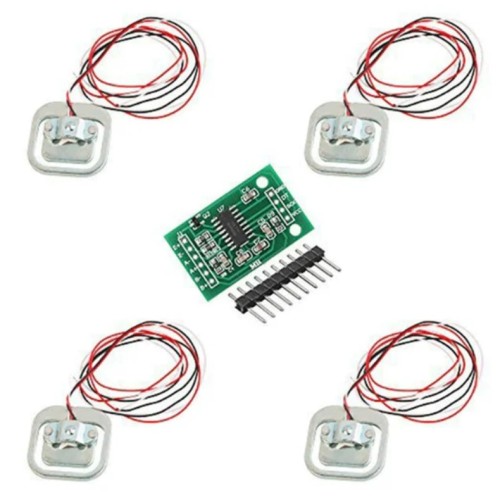

Модуль HX711 + 4 шт. 50-килограммовый тензодатчик

Особенности:

В этом модуле используется 24-битная высокоточная микросхема аналого-цифрового преобразователя HX711, которая предназначена для высокоточных электронных весов.

Два входа аналогового канала со встроенным усилителем с программируемым усилением 128x.

Входная цепь может быть сконфигурирована в мостовой датчик, который обеспечивает режимы датчика мостового давления (например, давления, взвешивания), что делает его идеальным высокоточным и недорогим входным модулем отбора проб.

Датчик веса точен и чувствителен при небольшом объеме.

Датчик представляет собой набор тензодатчика с полумостом, который имеет три режима использования.


Спецификация:
Размер датчика: 34*34 мм/1,34*1,34 дюйма
Внутренняя конструкция датчика: тензодатчик с полумостом 1000 Ом

Диапазон измерения: 50 кг/100 кг/200 кг


Список набора:
4 * датчик веса
1 * Модуль HX711

Руководство пользователя:
При измерении внешняя сторона правильно прикладывается с внешней силой. Часть тензодатчика E-образного датчика (то есть рычаг балки с белой резиной посередине тензодатчика) и внешняя сторона должны сформировать сдвижную силу в противоположном направлении, то есть, Середина Натяжной балки должна быть в состоянии подвергаться изменениям изгиба под напряжением, и с другой стороны Натяжной балки не должно быть препятствий.

Внутри датчика находится набор тензодатчиков с полумостом, которые можно использовать следующими тремя способами:
1. Используйте один датчик с внешним резистором, чтобы сформировать полное мостовое измерение. Диапазон составляет диапазон одного датчика: 50 кг. Требует более высоких требований к внешнему резистору.
2. Используйте два датчика, чтобы сформировать полное мостовое измерение. Диапазон представляет собой сумму диапазонов двух датчиков: 50 кгх2 = 100 кг.
3. Используя четыре датчика для формирования полного мостового измерения, диапазон представляет собой сумму диапазонов четырех датчиков: 50 кг x 4 = 200 кг Тип корпуса: HX711
