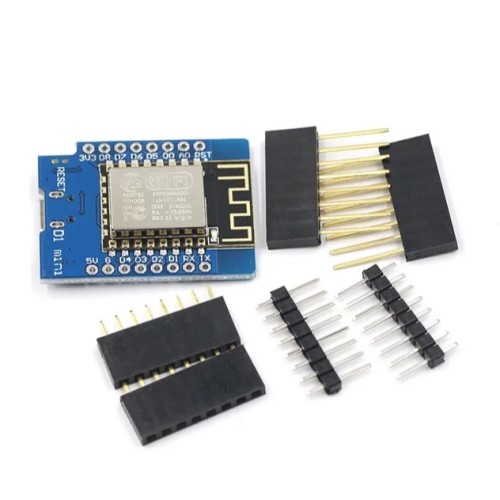

Макетная плата Wemos D1 на базе ESP-8266EX, 11 цифровых контактов
WeMos D1 Mini – отладочная плата, в основе которой лежит известная система-на-чипе (SoC) для IoT-применений – ESP8266, выполненная в форме модуля ESP-12F (ESP-202). ESP8266 способен работать на частотах 80 или 160 МГц, имеет 4 Мбайта внешней Flash-памяти (в которой и хранится прошивка), а также все распространённые интерфейсы, такие как I2C, SPI, UART, и поддержка ШИМ. Его часто используют как обычный Wi-Fi модуль в связке с Arduino, но он вполне способен работать самостоятельно, даже больше того – его производительность в несколько раз выше, чем у рядовой Arduino! Всего у модуля выведено 11 пинов ввода-вывода общего назначения и один аналоговый вход (разрядность – 10 бит, разрешающая способность – 3 мВ при напряжении питания 3.3 В). Уровень логической единицы – 3.3 В, некоторые пины совместимы с уровнями 5 В. Плата разработана специально для максимального комфорта при работе с платой – для прошивки внутренней памяти не требуется ничего, кроме кабеля microUSB – преобразователь интерфейсов уже установлен! На плате установлен понижающий стабилизатор напряжения, обеспечивающий SoC 3.3В. Не рекомендуется сильно перегружать этот выход внешними устройствами – общий ток на выходе не должен превышать 120 мА, что не так много и для самого ESP8266. Единственная кнопка на плате – Reset. Также имеется светодиод, он подключен к GPIO2. По умолчанию все платы WeMos приходят с прошивкой NodeMCU, позволяющей писать программы для модуля на языке Lua, но пользователь может самостоятельно прошить SoC любой совместимой прошивкой.

Особенности:
- Микроконтроллер: ESP-8266EX Совместимость с Arduino, возможность программирования с помощью ПО Arduino IDE 11 цифровых входов/выходов.
- Все выводы поддерживают interrupt/pwm/I2C/one-wire (за исключением D0) 1 аналоговый вход (максимальное входное напряжение 3,3 В)
- Микроконтроллер способен работать на частотах 80 или 160 МГц
- Flash память: 4 Мб RAM-память данных: 80 КБ.
- RAM-память инструкций: 32 КБ
- Программирование через Serial или OTA (беспроводная загрузка программного кода по Wi-Fi)
- Разъем: micro-USB
- Расстояние между контактами: 2,54 мм
- Размеры: 35х27 мм. Тип корпуса: ESP8266EX
