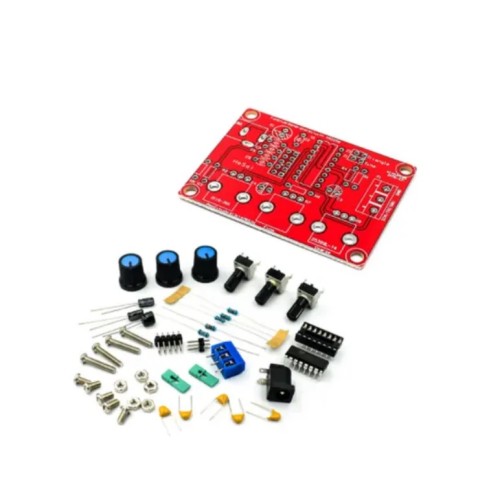

1 Гц-1 МГц XR2206 функциональный генератор сигналов DIY Kit синус/треугольник/квадратный выходной генератор сигналов Регулируемая амплитуда частоты.
Спецификация:
- Напряжение: 9-12 В DC вход
- Формы волны: квадрат, синус и треугольник
- Сопротивление: 600 Ом + 10%
- Частота: 1 Гц-1 МГц
Синусоидальная волна
- Амплитуда: 0 - 3 в при 9 В постоянного тока
- Искажение: менее 1% (при 1 кГц)
- Плоскостность: + 0,05дб 1 Гц-100 кГц
Квадратная волна
- Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
- Время подъема: менее 50 НС (при 1 кГц)
- Время осени: менее 30 НС (при 1 кГц)
- Симметричность: менее 5% (при 1 кГц)
Треугольная волна
- Амплитуда: 0 - 3 в при 9 В постоянного тока
- Линейность: менее 1% (до 100 кГц) 10 мА
- Аналоговый генератор сигналов от 1Гц до 1МГц (КИТ) Тип корпуса: XR2206n2
